タルキックⅡ

垂木どめ用ビス

（公財）日本住宅・木材技術センター
品質性能試験（依24-9）



品名・記号 対応垂木高さ（mm） L（mm） D（mm） d（mm） S（mm）
TK5×105Ⅱ 〜60 105 13 5.5 40
TK5×120Ⅱ 〜75 120 13 5.5 40
TK5×135Ⅱ 〜90 135 13 5.5 40
TK5×150Ⅱ 〜105 150 13 5.5 40
TK5×165Ⅱ 〜120 165 13 5.5 40
TK6×185Ⅱ 〜140 185 13 6.0 40
TK6×200Ⅱ 〜155 200 13 6.0 40

※垂木幅38mm以上

施工の確認用として写真等で記録することをお薦めします。

用途・特徴

1.タルキックⅡは、垂木と軒桁の接合に使用します。
2.ひねり金物（ST-12）と同等の耐力を持っています。
3.ビス1本で施工が出来ますので、施工時間が大幅に短縮出来ます。

使用方法

1.垂木に対してタルキックⅡを垂直に打ち込み固定します。（取付図参照）
※ネジ部が十分に軒桁に入っていれば、ネジの無い部分が見えた状態でも大丈夫です。

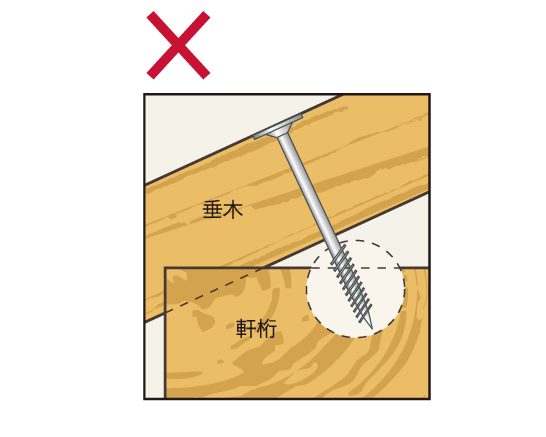

※ネジ部すべてが軒桁に入らないと十分な強度が得られません。（取付図参照）
※タルキックⅡは、野地板を張ると目視が出来なくなってしまいます。中間検査がある物件については、事前に検査機関とタルキック　 の使用に関する取り決めを行ってください。

商品名 タルキックⅡ
試験機関 （公財）日本住宅・木材技術センター／品質性能試験（依24-9）
材質 JIS G 3507-2 冷間圧造用炭素鋼線SWCH22A相当
表面処理 プロイズ＋TORK
入数 各100本／ケース
