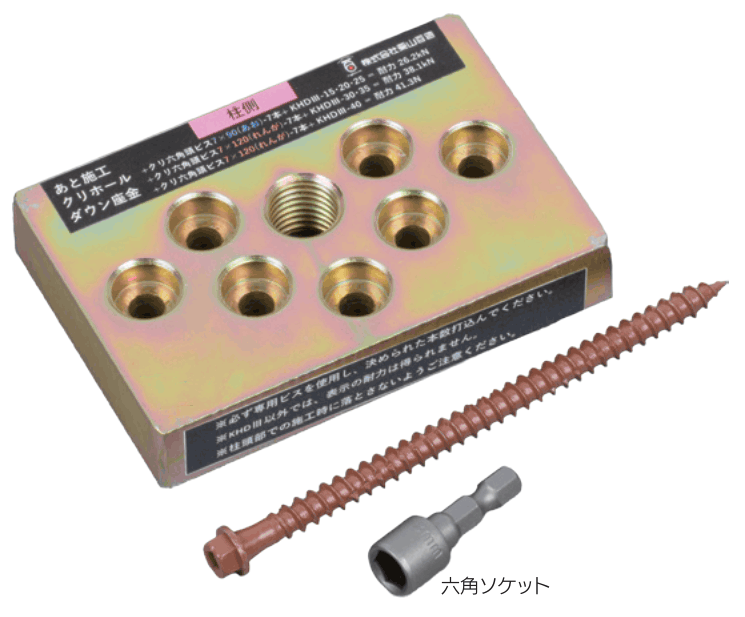

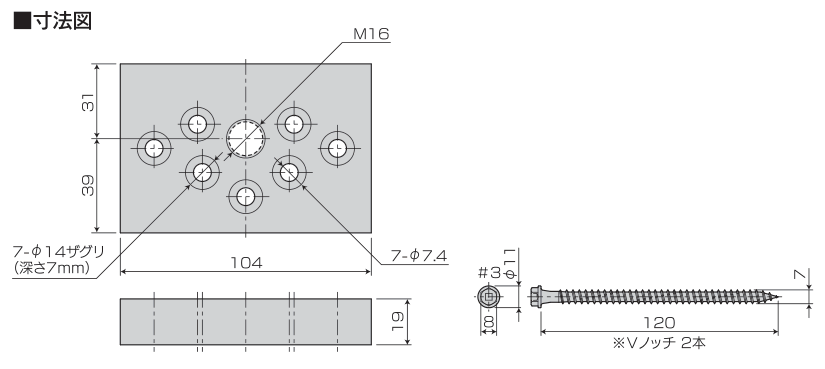

【仕口金物（ホールダウン）】あと施工クリホールダウン座金3540 KW19×70×104-3540

1. あと施工クリホールダウン座金3540は、引き寄せ金物35kN・40kNに該当する柱と横架材（土台を除く）を接合する金物です。
2.横架材にボルト穴をあけ忘れた時や梁成が高く穴あけが困難な時に最適です。
※告示第1460号第2号表三（と）（ち）（り）（ぬ）の1階柱脚部分には使用しないでください。
※梁成150mm以上でご使用ください。
※梁の上下で使用する場合は梁成300mm以上でご使用ください。
※KHDⅢ以外では所定の耐力は得られません。
※柱頭部での施工時に落とさないようご注意ください。

1. あと施工クリホールダウン座金の柱側を柱に合わせ、専用ビスクリ六角頭ビス（7×120）を横架材に7本打ち込んでください。
2. クリホールダウンⅢ30・35またはクリホールダウンⅢ40に専用ビスクリスパイラルビス（7×65）を所定の本数で打ち込んでください。

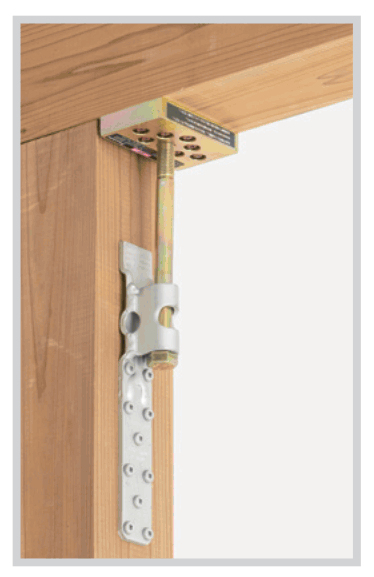

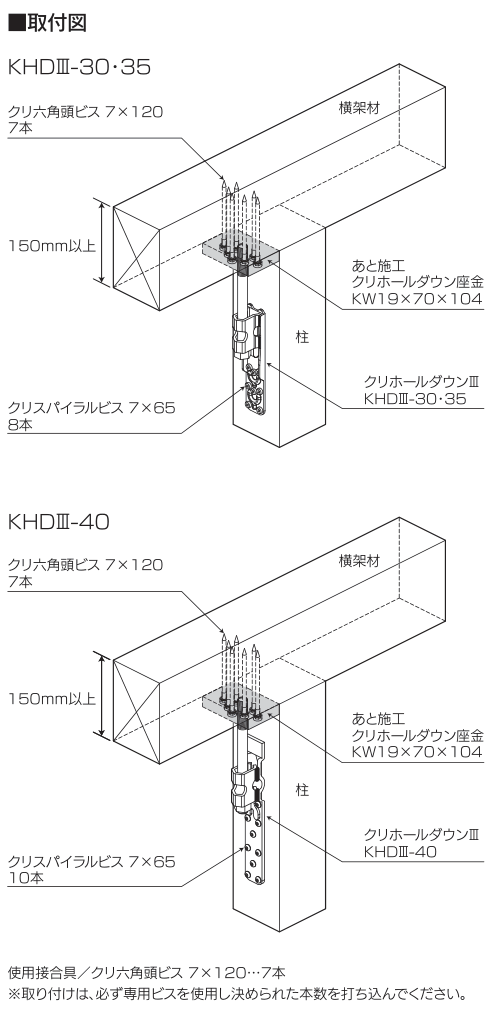

3. M16ボルトを使用し、あと施工クリホールダウン座金とクリホールダウンⅢ30・35またはクリホールダウンⅢ40を固定してください。（取付図参照）
※あと施工クリホールダウン座金のねじ穴に、M16ボルトが17mm以上掛かるようにしてください。
