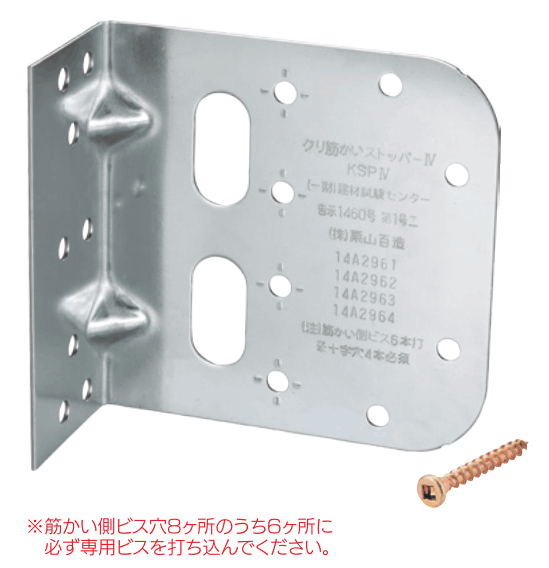

クリ筋かいストッパーⅣ KSPⅣ
軽量・薄型！ 2面止めの筋かい金物
外・内使い、床合板有・無OK!!
●使用接合具
| 専用ビス（四角穴付クリ平頭ビス） | |
| 筋かい側 | 5×45…6本 |
| 柱 側 | 5×45…8本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
●詳細データは仕様図をご覧ください。
| （一財）建材試験センター |
| 品質性能試験（24A0402） KSPⅣ（外使い） 1mあたりの基準せん断耐力：2.97kN |
| （一財）建材試験センター |
| 品質性能試験（24A0403） KSPⅣ（外使い・床合板30mm対応） 1mあたりの基準せん断耐力：3.19kN |
| （一財）建材試験センター |
| 品質性能試験（24A1900） KSPⅣ（内使い） 1mあたりの基準せん断耐力：3.08kN |
| （一財）建材試験センター |
| 品質性能試験（24A3147） KSPⅣ（内使い・床合板30mm対応） 1mあたりの基準せん断耐力：3.08kN |
●筋かいのサイズ別取付位置
| 筋かいサイズ（mm） | 標準位置（mm） | 上限位置（mm） | 下限位置（mm） |
| 45×90 | 160 | 180 | 110 |
※グリーンの取付位置以外は社内試験データです。
1. クリ筋かいストッパーⅣは、木造軸組工法において壁倍率2倍の筋かい（45×90以上）を柱と筋かいの2面で
接合する金物です。
2. ホールダウン金物と緊結するアンカーボルトや引き寄せボルト等に干渉しにくく、左右どちらでも使え、内使い
も可能です。又、床合板（30mm）が入っても使用可能です。
3.柱側の幅を45mmに改良したことで、内使い時にも取付位置決めが容易になり納まりよく施工できます。

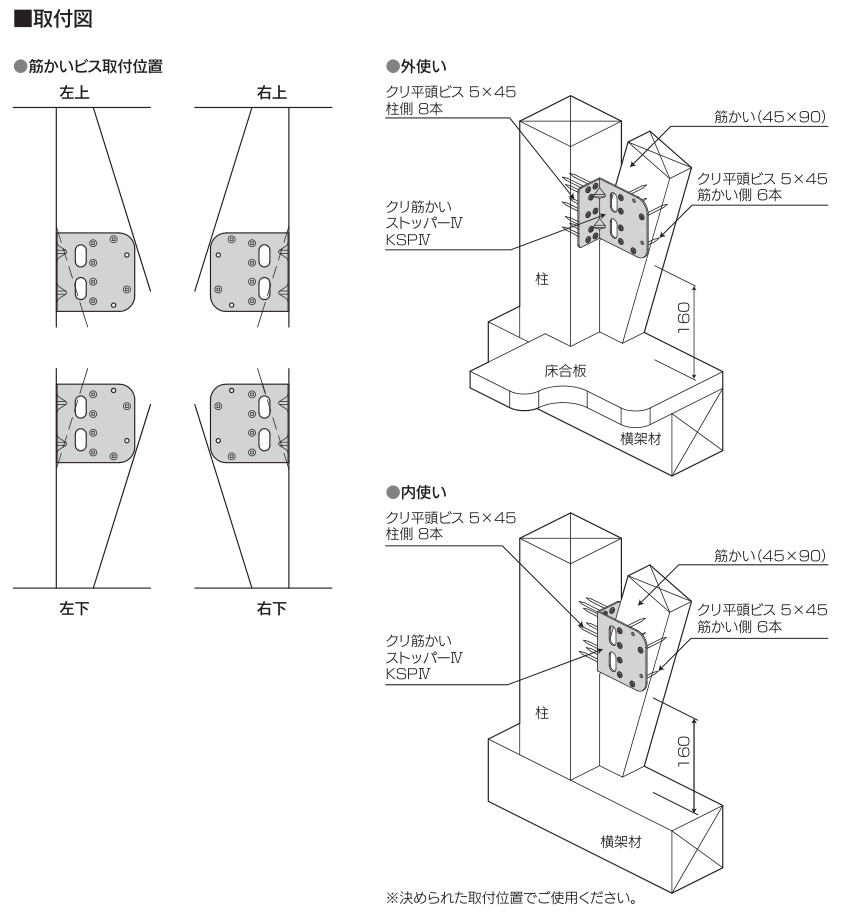

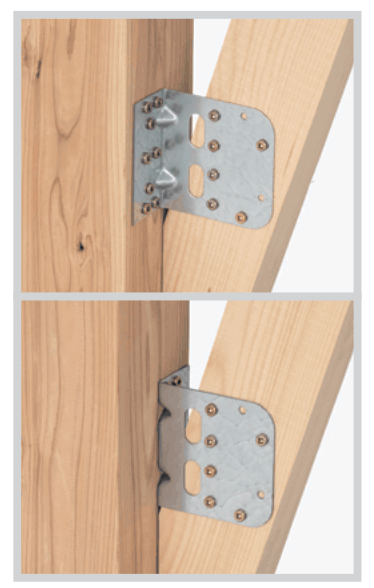

●外使い（45×90筋かい使用時）
1. 寸法カットされた筋かいをセットし、横架材又は床合板上面から高さ約160mmの位置にクリ筋かいストッ
パーⅣを合わせます。
2.柱側8ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。
3. 筋かい側にかかる固定穴6ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。（筋かいビス
取付位置参照）
●内使い（45×90筋かい使用時）
1. 横架材又は床合板上面から高さ約160mmの位置にクリ筋かいストッパーⅣをセットし、柱側8ヶ所に
専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。
2. 次に寸法カットされた筋かいをセットし、筋かい側にかかる固定穴6ヶ所に専用ビスクリ平頭ビス（5×45）
を打ち込み固定してください。（筋かいビス取付位置参照）
※必ず専用ビスを使用し決められた本数を打ち込んでください。

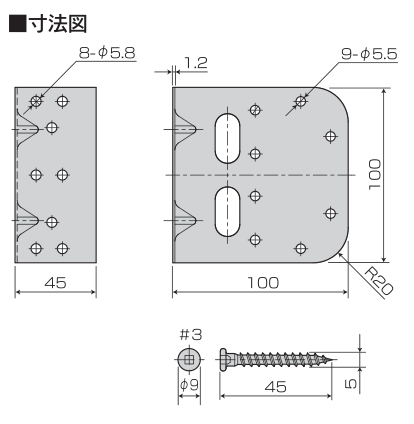

| 商品名 | クリ筋かいストッパーⅣ KSPⅣ |
| 試験機関 | （一財）建材試験センター／品質性能試験（24A0402・24A0403・24A1900・24A3147） |
| 材質 | 引張強さ 590N/mm²以上の鋼板 |
| 表面処理 | JIS H 8610 Ep-Fe/Zn8/CM2同等以上の防錆処理 |
| 付属部品 | 専用ビス／四角穴付クリ平頭ビス（5×45）…14本（筋かい用6本・柱用8本） |
| 入数 | 50個／ケース（専用ビス：70本入×10袋） |
