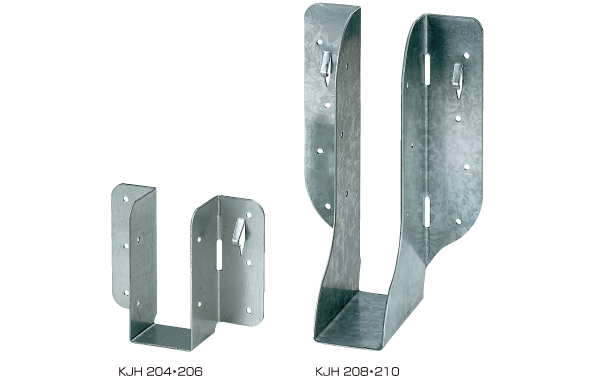

根太受け金物 KJH 204・206/208・210

仮止め爪＋墨のぞき穴付きで
正確に取り付け可能

（公財）日本住宅・木材技術センター
同等認定品／
C根太受け金物 JH204・206・KJH204・206
認定番号：D19A04-05



（公財）日本住宅・木材技術センター
同等認定品／
C根太受け金物 JH208・210・KJH208・210
認定番号：D19A04-07

用途・特徴

1.根太受け金物は、天井根太と端根太との仕口部分・床梁と根太の仕口部分・桁と床開口部の合わせ根太との緊結に使用します。
2.コーナー部分が【やわらかカーブ】になっていますので容易かつ安心して取り扱いが出来ます。
3.【墨のぞき穴】があいていますので、取り付け位置に正確に金物を取り付けることが出来ます。
4.仮止めに便利な爪が付いていますので作業がラクに出来ます。

使用方法

1.梁に金物を合わせ、爪で仮止めをし、太めくぎを必要本数打ち付けます。
2.根太を落とし込み、太めくぎを必要本数打ち付けます。（取付図参照）

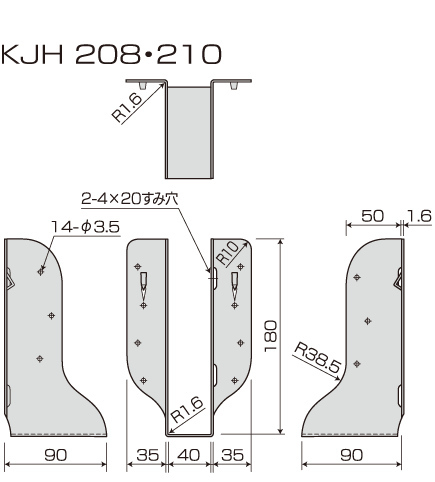

商品名 根太受け金物 KJH 204・206／KJH 208・210
承認 （公財）日本住宅・木材技術センター／同等認定金物
（認定番号：KJH 204・206D19A04-05／KJH 208・210D19A04-07）
材質 JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当
表面処理 JIS G 3302 溶融 Z27
付属部品
 KJH 204・206:専用くぎ／太めくぎZN40…10本
KJH 208・210:専用くぎ／太めくぎZN40（根太用）…6本・太めくぎZN65（合せ梁用）…8本
入数 KJH 204・206：50個／ケース（専用くぎZN40：50本入×10袋）
KJH 208・210：40個／ケース（専用くぎZN40：60本入×4袋・専用くぎZN65：80本入×4袋）
