クリホールダウンⅢ40 KHDⅢ-40
40kN用ビス止めホールダウン！！
| ハウスプラス確認検査（株） |
| 品質性能試験（HP17-KT050） 短期基準引張耐力：40.4kN |
●使用接合具
| 柱側 | 専用ビス（四角穴付クリスパイラルビス） |
| 7×65…10本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
●KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ（コンクリート強度：24N/mm2、基礎幅150mm時）
| 柱脚接合部の短期許容耐力 | 埋め込み長さ |
| 42.3kN以下 | 240mm |
| 42.3kNを超え43.4kN以下 | 250mm |
※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出
●クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ
| 柱脚接合部の短期許容耐力 | 埋め込み長さ | ボルトの強度区分 |
| 33.8kN以下 | 360mm | 4.6 |
| 33.8kNを超え37.6kN以下 | 400mm | 4.6 |
| 37.6kNを超え42.9kN以下 | 445mm | 4.8 |
※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。
なお、コンクリートの設計基準強度は、18N/mm2としている。
●詳細データは仕様図をご覧ください。

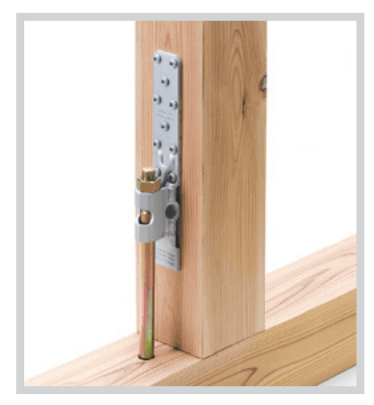

1.クリホールダウンⅢは、柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
2.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
3.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
1.アンカーボルト・引き寄せボルト（M16）にクリホールダウンⅢを通し専用ビスクリスパイラルビス（7×65）を10本打ち込んでください。
※土台、横架材面から金物までの寸法（締めしろ）は、約100mm以上確保してください。
2.アンカーボルト・引き寄せボルト（M16）を六角ナット（M16）で固定してください。（取付図参照）
※専用丸座金は必要ありません。
| 商品名 | クリホールダウンⅢ40 KHDⅢ-40 |
| 試験機関 | ハウスプラス確認検査（株）／品質性能試験（HP17-KT050） |
| 材質 | JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC |
| 表面処理 | ダクロタイズド |
| 付属部品 |
専用ビス／四角穴付クリスパイラルビス（7×65）…10本 |
| 入数 | 20個／ケース（専用ビス：50本入×4袋） |
