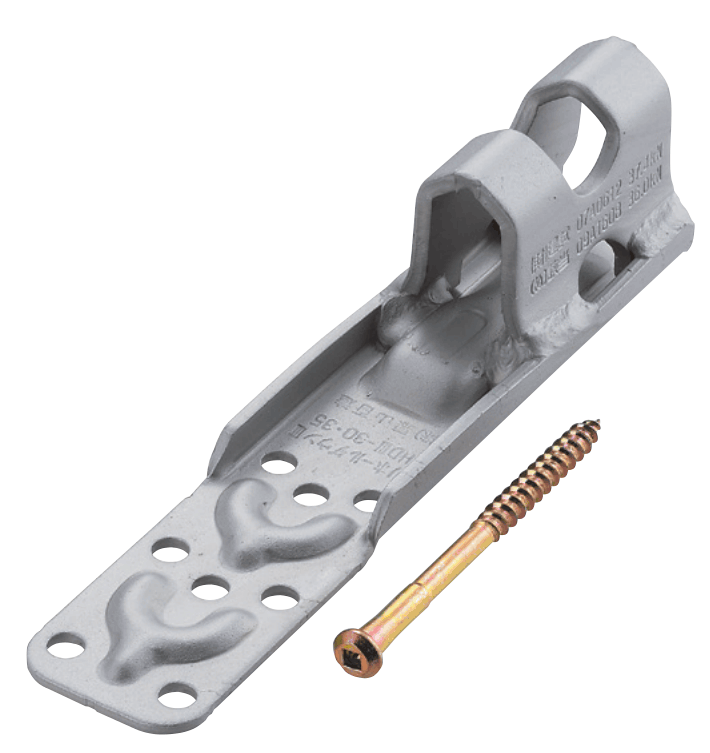

クリホールダウンⅢ30・35(枠材45mm対応) KHDⅢ-30・35W45

枠材45mm対応のビス止めホールダウン!!



(一財)建材試験センター
品質性能試験(09A1608)
短期基準引張耐力:36.0kN

●使用接合具

柱側 専用ビス(四角穴付クリ鍋ビス)
7×90(S50)…8本

※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。

KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ(コンクリート強度:24N/mm2、基礎幅150mm時)

柱脚接合部の短期許容耐力 埋め込み長さ
42.3kN以下 240mm

※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出

クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ

柱脚接合部の短期許容耐力 埋め込み長さ ボルトの強度区分
33.8kN以下 360mm 4.6
33.8kNを超え37.6kN以下 400mm 4.6

※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。
なお、コンクリートの設計基準強度は、18N/mm2としている。

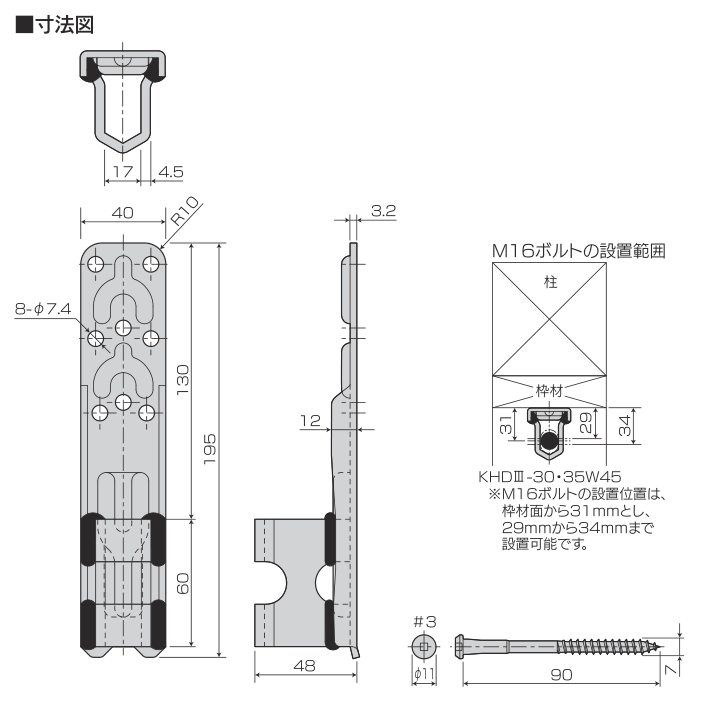

詳細データは仕様図をご覧ください。

用途・特徴

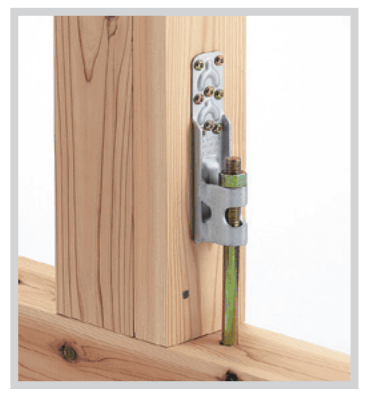

1.クリホールダウンⅢは、枠材(45mm)を介して柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
2.専用ビス(7×90)を使用することで柱に45mmの枠材を介しても接合することが出来ます。
3.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
4.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。

使用方法

1.柱に厚さ45mmの枠材をN90釘で平打ち(ちどりで150mm間隔)し、アンカーボルト・引き寄せボルト(M16)にクリホールダウンⅢを通し専用ビスクリ鍋ビス(7×90)を枠材の上から8本打ち込んでください。
※土台、横架材面から金物までの寸法(締めしろ)は約30mm以上確保してください。

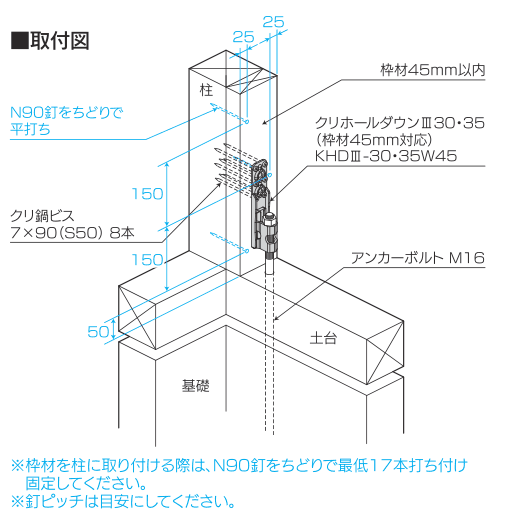

2.アンカーボルト・引き寄せボルト(M16)を六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。

商品名 クリホールダウンⅢ30・35(枠材45mm対応) KHDⅢ-30・35W45
試験機関 (一財)建材試験センター/品質性能試験(09A1608)
材質 板 部:JIS G 3134 SPFH590相当
ボルト受け部:JIS G 3131 SPHC相当
表面処理 ダクロタイズド
付属部品
専用ビス/四角穴付クリ鍋ビス〔7×90(S50)〕…8本
入数 20個/ケース(専用ビス:8本入×20袋)
