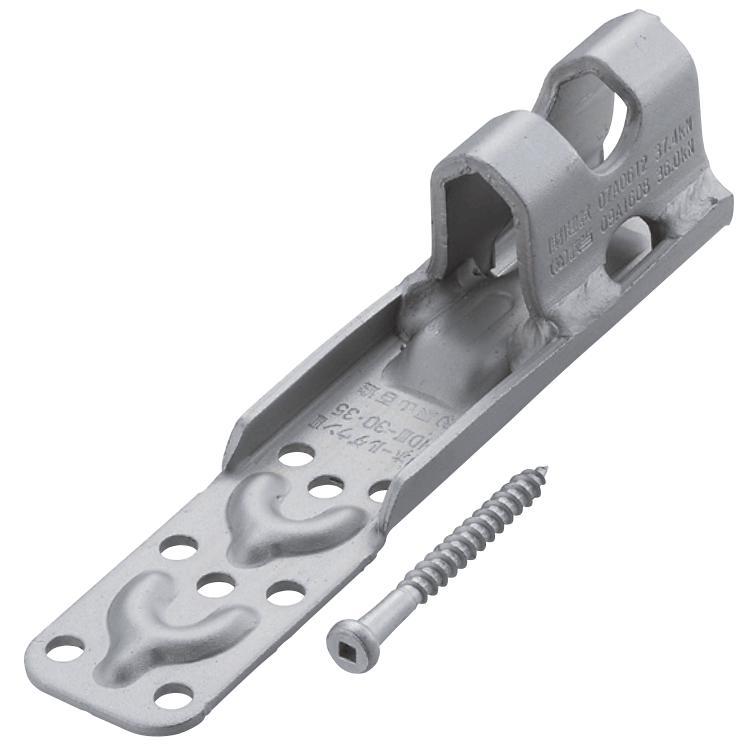

クリホールダウンⅢ30・35　KHDⅢ-30・35

37.4kNまで対応のビス止めホールダウン！！

（一財）建材試験センター
品質性能試験（07A0612）
短期基準引張耐力：37.4kN



●使用接合具

柱側 専用ビス（四角穴付クリスパイラルビス）
7×65…8本

※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。

●KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ（コンクリート強度：24N/mm2、基礎幅150mm時）

柱脚接合部の短期許容耐力 埋め込み長さ
42.3kN以下 240mm

※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出

●クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ

柱脚接合部の短期許容耐力 埋め込み長さ ボルトの強度区分
33.8kN以下 360mm 4.6
33.8kNを超え37.6kN以下 400mm 4.6

※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。
なお、コンクリートの設計基準強度は、18N/mm2としている。

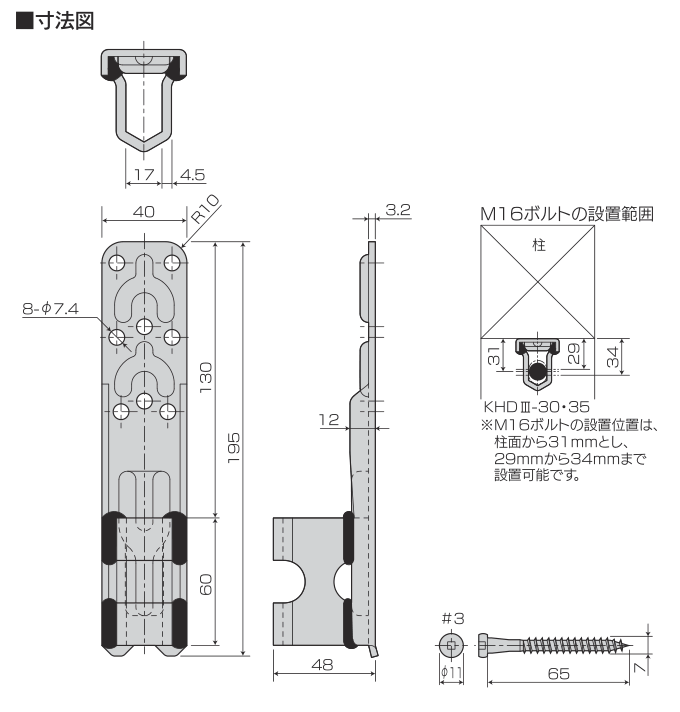

●詳細データは仕様図をご覧ください。

用途・特徴

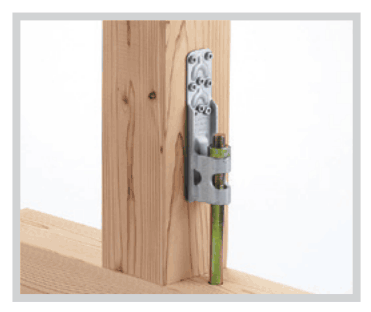

1.クリホールダウンⅢは、柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
2.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
3.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。

使用方法

1.アンカーボルト・引き寄せボルト（M16）にクリホールダウンⅢを通し専用ビスクリスパイラルビス（7×65）を8本打ち込んでください。
※土台、横架材面から金物までの寸法（締めしろ）は約30mm以上確保してください。

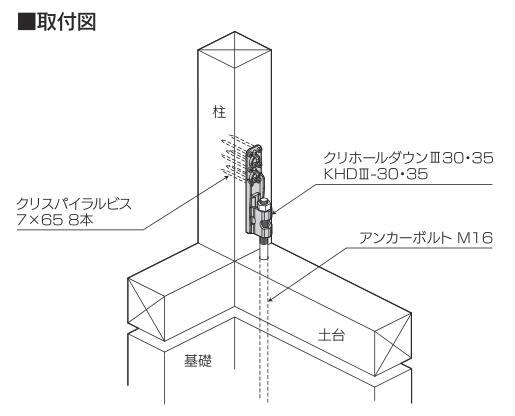

2.アンカーボルト・引き寄せボルト（M16）を六角ナット（M16）で固定してください。（取付図参照）
※専用丸座金は必要ありません。

商品名 クリホールダウンⅢ30・35　KHDⅢ-30・35
試験機関 （一財）建材試験センター／品質性能試験（07A0612）
材質 板部：JIS G 3134 SPFH590相当
ボルト受け部：JIS G 3131 SPHC相当
表面処理 ダクロタイズド
付属部品
 専用ビス／四角穴付クリスパイラルビス（7×65）…8本
入数 20個／ケース（専用ビス：8本入×20袋）
