クリ梁受け金物 KH 105/90/45
ビスどめタイプにより作業効率アップ！
●使用接合具
| 記号 | 長期基準せん断耐力 |
| KH 105 | 5.0kN |
| KH 90 | 4.4kN |
| KH 45 | 3.1kN |
※当社試験データ
●使用接合具
| 専用ビス（四角穴付クリ平頭ビス） | |
| KH 105 | 5×45…8本 |
| KH 90 | 5×45…8本 |
| KH 45 | 5×45…6本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
1.クリ梁受け金物は、梁同士を接合する金物です。
2.金物の下部がカットされている為、基礎に干渉せずに取り付けることが出来るので、大引き受けとしても使用することが出来ます。
3.アゴ無しなので梁のサイズを気にせず取り付けることが出来ます。

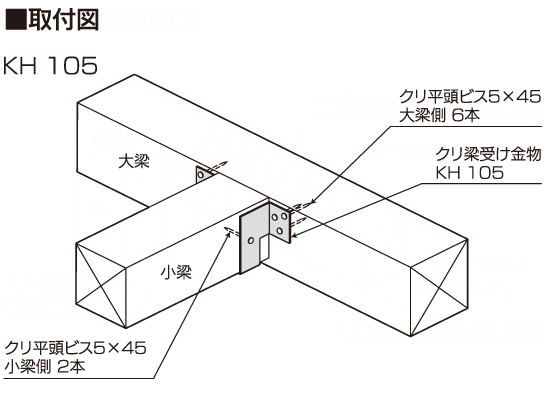

1.梁又は土台に金物を合わせ専用ビスクリ平頭ビス（5×45）を必要本数打ち込み固定してください。
2.梁又は大引きを落とし込み、専用ビスクリ平頭ビス（5×45）を必要本数打ち込み固定してください。（取付図参照）
※φ4仮どめ用穴には、付属部品の専用ビスは打たないでください。
| 商品名 | クリ梁受け金物 KH 105／KH 90／KH 45 |
| 材質 | JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当 |
| 表面処理 | JIS G 3302 溶融 Z27 |
| 付属部品 | KH 105／四角穴付クリ平頭ビス（5×45）…8本 KH 90／四角穴付クリ平頭ビス（5×45）…8本 KH 45／四角穴付クリ平頭ビス（5×45）…6本 |
| 入数 | KH 105：50個／ケース（専用ビス：40本入×10袋） KH 90：50個／ケース（専用ビス：40本入×10袋） KH 45：50個／ケース（専用ビス：30本入×10袋） |
