クリ自在梁受け金物 JZH2590
施工角度が自由自在！
水平斜め梁25°～90°に対応可能な梁受け金物！
| （一財）建材試験センター |
| 品質性能試験（23A3801） JZH2590（ドン付け） 短期基準引張耐力：16.8kN |
| （一財）建材試験センター |
| 品質性能試験（23A2327） JZH2590（切り欠き） 短期基準せん断耐力：9.6kN |
| （一財）建材試験センター |
| 品質性能試験（23A3802） JZH2590（ドン付け） 短期基準せん断耐力：9.8kN |
●使用接合具
| クリスパイラルビス（7×65） | ドリフトピン | |
| 角度45以上 | 6本 | FPN-105 3本 |
| 45未満 | 6本 | FPN-90 3本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。

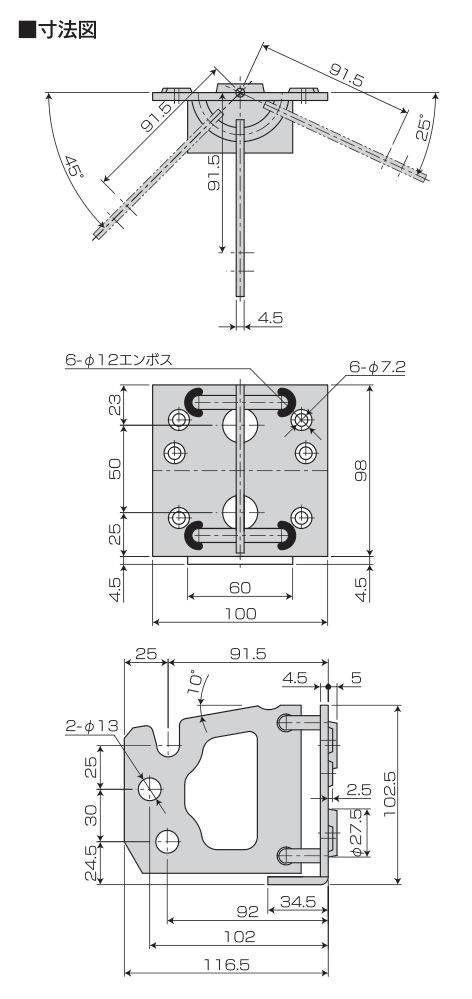

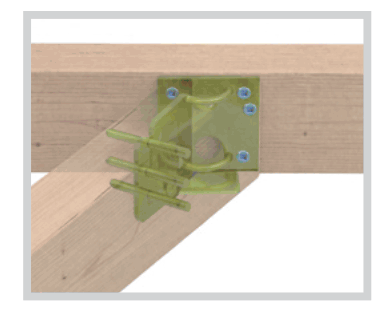

1.クリ自在梁受け金物は、柱と斜め梁、梁と斜め梁を接合する金物です。
2.変形地などで斜め梁が必要になる場面に最適です。
3.斜め梁の角度は25°～90°に対応しています。
4.ドリフトピンとビスのみで施工可能です。
5.引張耐力とせん断耐力の評価を受けた金物です。

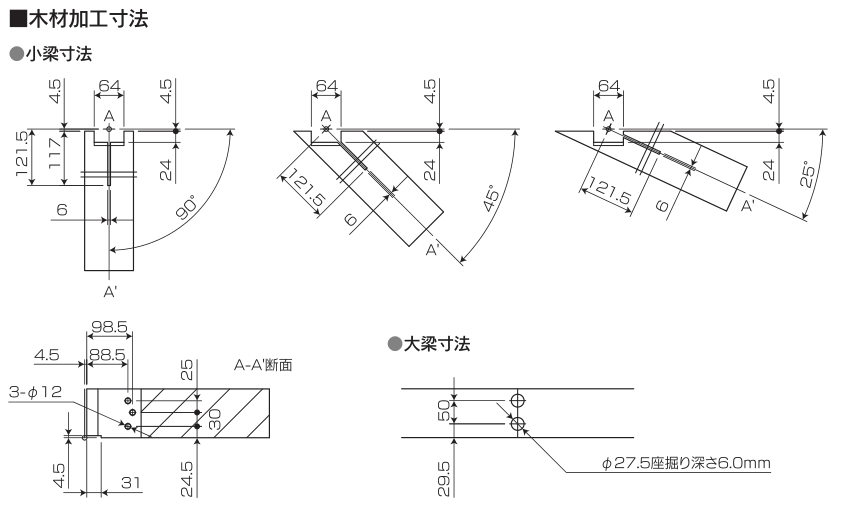

1.受け梁に金物を所定の位置に合わせ、クリスパイラルビス（7×65）を6本打ち込み固定します。
2.角度に合わせ、金物のスリット部を微調整し、先行ピンを打ち込みます。
3.斜め梁を落とし込み、ドリフトピンを打ち込み固定してください。（取付図参照）
| 商品名 | クリ自在梁受け金物 JZH2590 |
| 試験機関 | （一財）建材試験センター／品質性能試験（23A3801・23A3802・23A2327） |
| 材質 | 線材：JIS B 1180 附属書JA：2014 強度区分4.6を満足する炭素鋼 板部：JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC |
| 表面処理 | クロメートメッキ（JIS H 8610 Ep-Fe/Zn 8/CM2） |

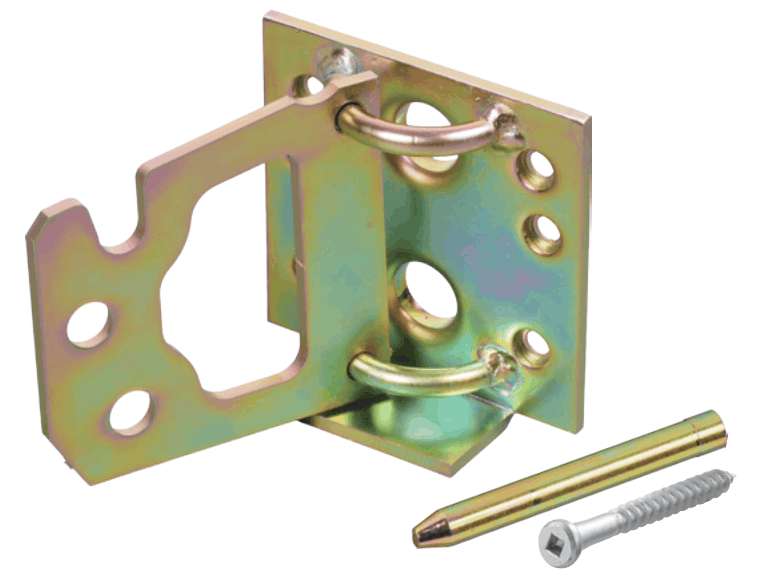

| 付属部品 | 専用ビス／四角穴付クリスパイラルビス（7×65）…6本（大梁側） 角度45～90 FPN-105（ドリフトピン）…3本（小梁側） 角度45未満 FPN-90（ドリフトピン）…3本（小梁側） |
| 入数 | 2個／ケース |
