柱受 寸胴型・カップ型(ボルトタイプ)


※ステンレス・寸胴型では、水はけをよくする為に、土間コンクリートに水抜き用穴(φ20位)をあけてから柱受を施工してください。
短期基準 圧縮耐力 (kN) |
短期基準 引張耐力 (kN) |
|
ステン90カップ型(ボルトタイプ) | 59.3 | 13.4 |
ステン100カップ型(ボルトタイプ) | 59.8 | 11.3 |
ステン100寸胴型(ボルトタイプ) | 109.5 | 12.7 |
ステン115寸胴型(ボルトタイプ) | 101.7 | 12.5 |
※当社試験データ
※特注品もご注文に応じます。

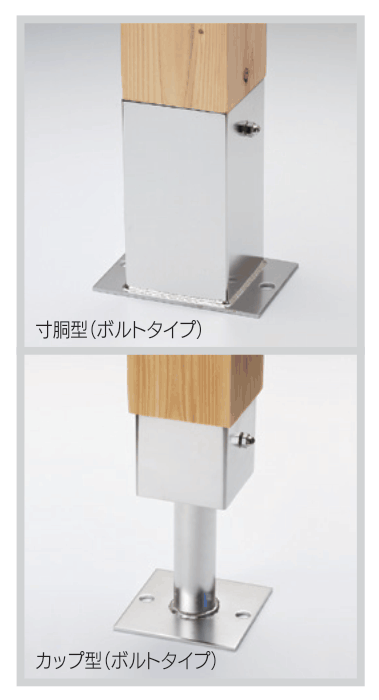

1.玄関の独立柱等の柱脚に使用する金物です。

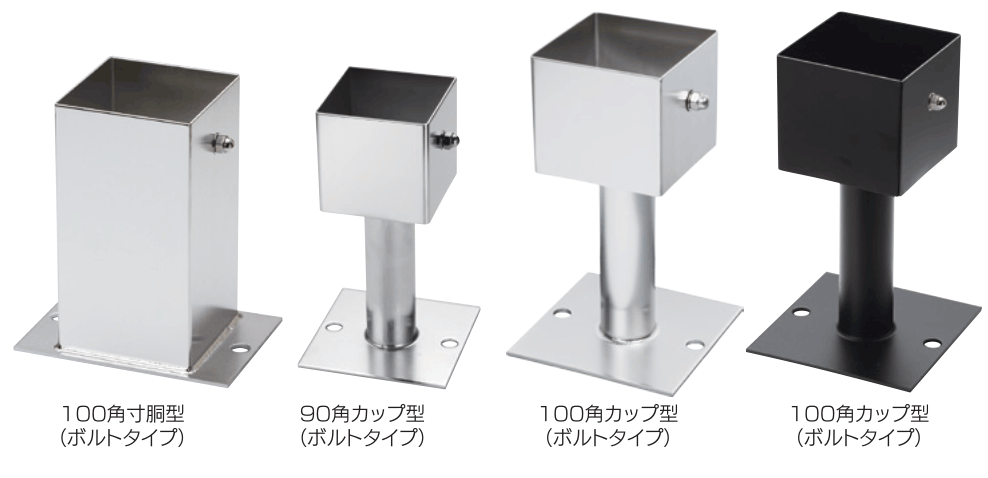

2.カップ型・寸胴型と2種類あります。
1.柱受を所定の位置にオールアンカー等で取り付け、コンクリートを打設してください。

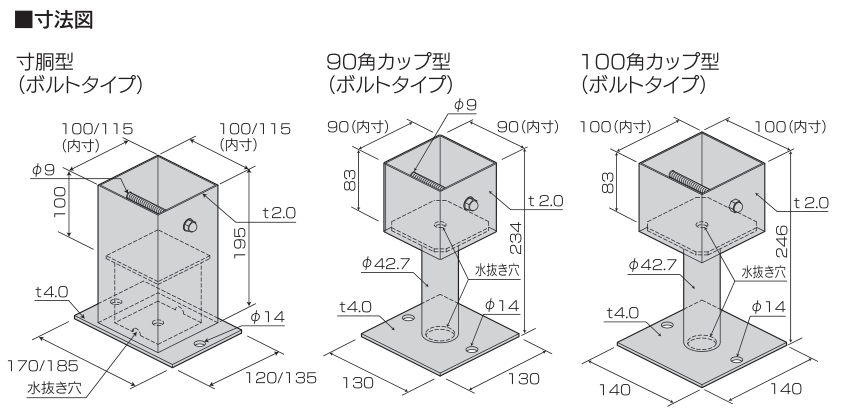

2.柱の脚部を柱受の寸法に合わせてカットしてください。

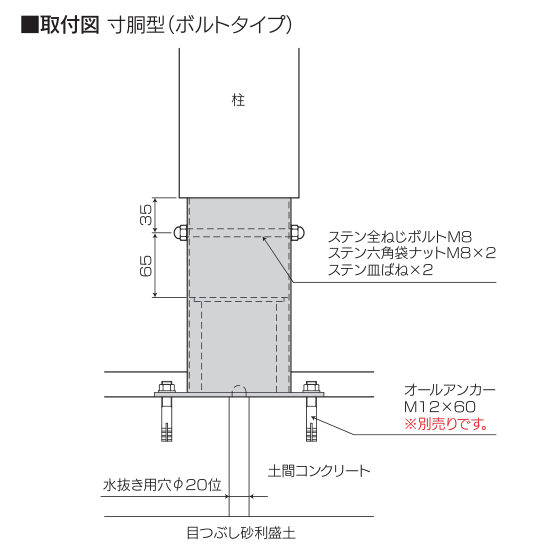

3.柱を柱受にセットし、ステン全ねじボルトM8・ステン皿ばね・ステン六角袋ナットM8で固定してください。(取付図参照)
商品名 | 柱受90角カップ型(ボルトタイプ) |
材質 | SUS304 |
付属部品 | ステン全ねじボルトM8×115…1本、ステン袋ナットM8…2個、ステン皿ばね…2枚 |
入数 | 1個/ケース(全ねじボルト:1本、袋ナット:2個、皿ばね:2枚/袋) |
商品名 | 柱受100角カップ型(ボルトタイプ) |
仕様 | ステンレス/ステン黒塗り |
材質 | SUS304 |
付属部品 | ステン全ねじボルトM8×125…1本、ステン袋ナットM8…2個、ステン皿ばね…2枚 |
入数 | 1個/ケース(全ねじボルト:1本、袋ナット:2個、皿ばね:2枚/袋) |
商品名 | 柱受100角寸胴型(ボルトタイプ)/115角寸胴型(ボルトタイプ) |
材質 | SUS304(100角パイプ、38.5角パイプ、受板90×90)、SUS430(底板120×170) |
付属部品 | 100角/ステン全ねじボルトM8×125…1本、ステン袋ナットM8…2個、ステン皿ばね…2枚 115角/ステン全ねじボルトM8×140…1本、ステン袋ナットM8…2個、ステン皿ばね…2枚 |
入数 | 1個/ケース(全ねじボルト:1本、袋ナット:2個、皿ばね:2枚/袋) |
