2×4クリホールダウンⅢ15・20・25(3材) 2×4KHDⅢ-15・20・25-3

ビス長さ120mm使用 30kNまで対応!
軽量コンパクトホールダウン!

(一財)建材試験センター
品質性能試験(10A1493)
短期許容耐力:30.5kN



●使用接合具

縦枠側 専用ビス(四角穴付クリ鍋ビス)
7×120…5本

※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。

KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ(コンクリート強度:24N/mm2、基礎幅150mm時)

柱脚接合部の短期許容耐力 埋め込み長さ
42.3kN以下 240mm

※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出

クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ

柱脚接合部の短期許容耐力 埋め込み長さ ボルトの強度区分
33.8kN以下 360mm 4.6

※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。
なお、コンクリートの設計基準強度は、18N/mm2としている。

Cマーク表示金物の耐力性能一覧表から抜粋

名称 記号 短期許容耐力(kN) 使用接合具
D.Fir-L
ベイマツ類※1
Hem-Fir
ヒノキ類※2
S.P.F
スギ類※3
引き寄せ金物 HD-B10 11.3 10.4 10.0 六角ボルトM12(2本)又はラグスクリューLS12(2本)
S-HD10
HD-B15 17.0 15.6 15.0 六角ボルトM12(3本)又はラグスクリューLS12(3本)
S-HD15
HD-B20 22.7 20.8 20.0 六角ボルトM12(4本)又はラグスクリューLS12(4本)
S-HD20
HD-B25 28.4 26.0 25.0 六角ボルトM12(5本)又はラグスクリューLS12(5本)
S-HD25
HD-N5 7.5 6.8 5.8 太めくぎZN90(6本)
HD-N10 12.6 11.4 9.8 太めくぎZN90(10本)
HD-N15 20.1 18.2 15.6 太めくぎZN90(16本)
HD-N20 22.6 20.5 17.6 太めくぎZN90(20本)
HD-N25 29.4 26.6 22.9 太めくぎZN90(26本)

※1 ベイマツ類:ベイマツ、クロマツ、アカマツ、カラマツ、ツガ、リュウキュウマツ
※2 ヒノキ類:ヒノキ、ベイツガ、ベイヒ、ヒバ、モミ、アスナロ
※3 スギ類:スギ、ベイスギ、トドマツ、エゾマツ、ベニマツ、スプルース
これらの樹種分類は、密度ベースで整理した一般社団法人日本建築学会基準の趣旨を援用して整理している。

用途・特徴

1.2×4クリホールダウンⅢは、枠組壁工法において土台又は基礎と縦枠の緊結、上下階の縦枠相互を緊結する金物です。
2.ビス5本で30kNまで対応出来ます。
3.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
4.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。

使用方法

1.アンカーボルト・引き寄せボルト(M16)に2×4クリホールダウンⅢを通し専用ビスクリ鍋ビス(7×120)を5本打ち込んでください。
※土台、横架材面から金物までの寸法(締めしろ)は、約30mm以上確保してください。

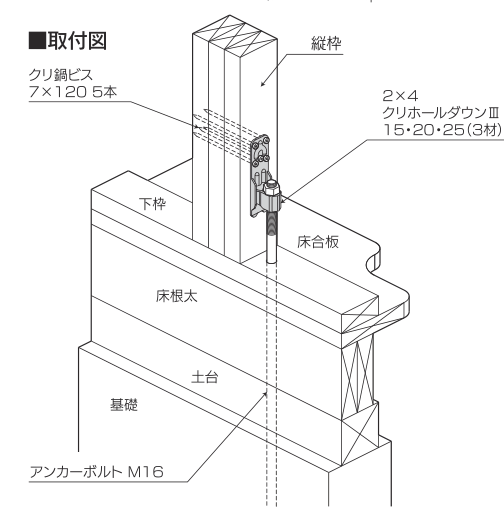

2.アンカーボルト・引き寄せボルト(M16)を六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。

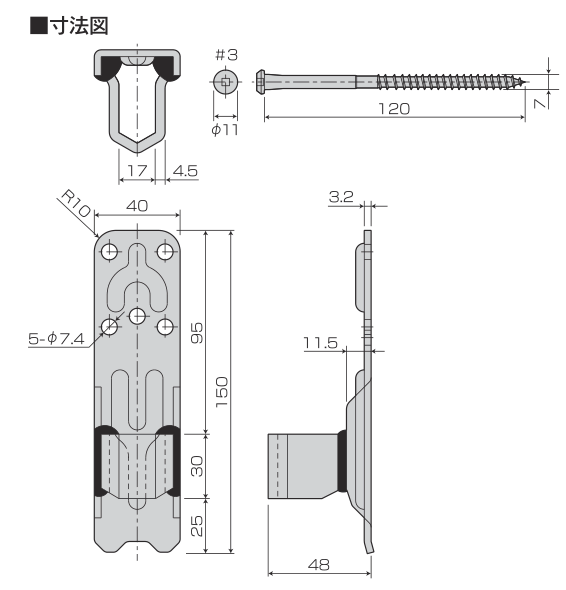

商品名 2×4クリホールダウンⅢ15・20・25(3材) 2×4KHDⅢ-15・20・25-3
試験機関 (一財)建材試験センター/品質性能試験(10A1493)
材質 板 部/JIS G 3134 SPFH590相当
ボルト受け部/JIS G 3131 SPHC相当
表面処理 ダクロタイズド
付属部品
専用ビス/四角穴付クリ鍋ビス(7×120)…5本
入数 20個/ケース(専用ビス:25本入×4袋)
