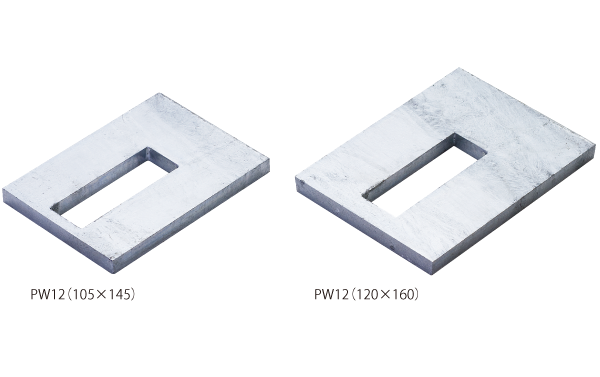

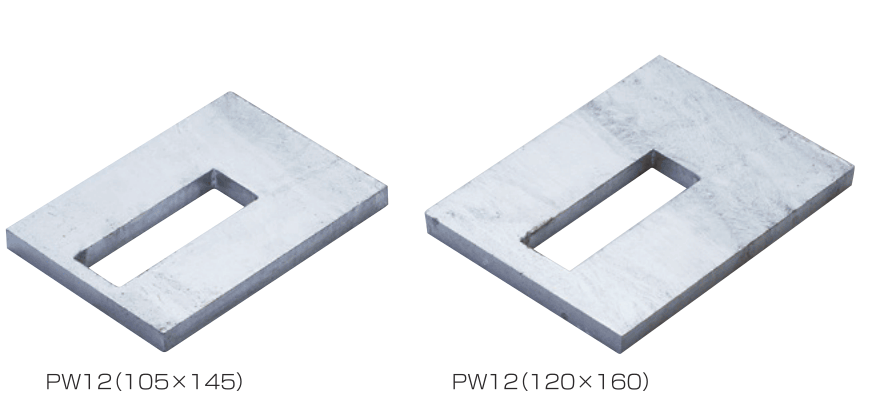

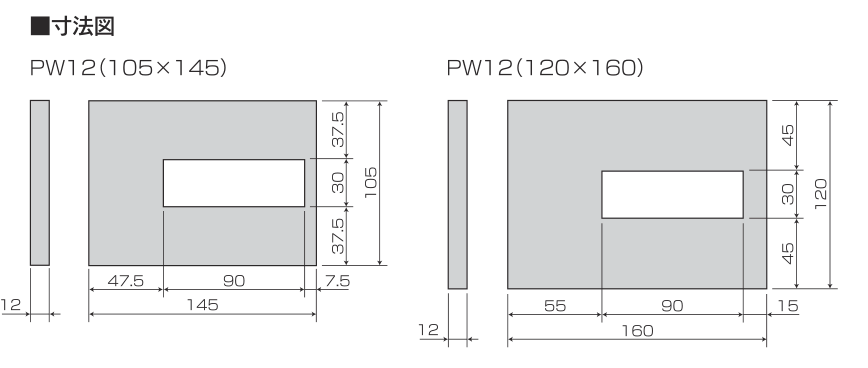

めり込み防止座金 PW12(105×145)/PW12(120×160)
めり込み防止座金の許容めり込み耐力(単位:kN)
樹脂と部位 | PW12(105×145) | PW12(120×160) | |||||||
長期 | 短期 | 長期 | 短期 | ||||||
積雪時 | 積雪時 以外 |
積雪時 | 積雪時 以外 |
積雪時 | 積雪時 以外 |
積雪時 | 積雪時 以外 |
||
ベイマツ類 | 土台 | 56.16 | 74.88 | 74.05 | 98.73 | ||||
その他 | 53.54 | 41.18 | 59.90 | 74.88 | 70.59 | 54.30 | 78.98 | 98.73 | |
ヒノキ類 | 土台 | 48.67 | 64.90 | 64.17 | 85.57 | ||||
その他 | 46.40 | 35.69 | 51.92 | 64.90 | 61.18 | 47.06 | 68.45 | 85.57 | |
スギ類 | 土台 | 37.44 | 49.92 | 49.37 | 65.82 | ||||
その他 | 35.69 | 27.46 | 39.94 | 49.92 | 47.06 | 36.20 | 52.66 | 65.82 |
※耐力の算出方法は、(公益)日本住宅・木材センター発行「木造軸組工法住宅の許容応力度設計(2017年度版)」による。

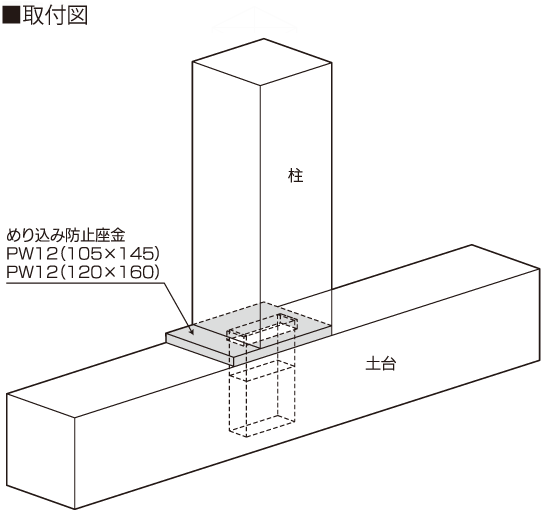

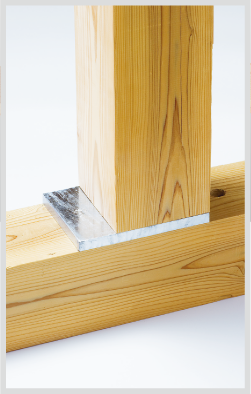

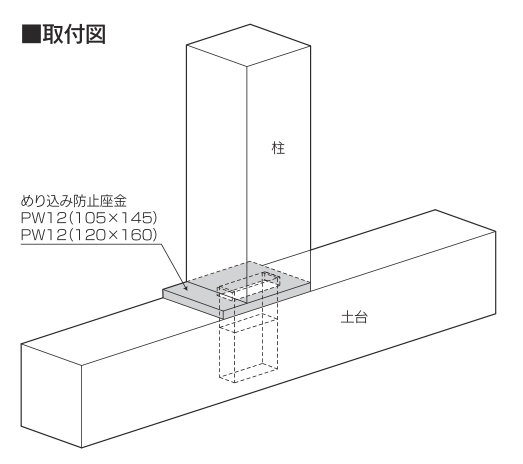

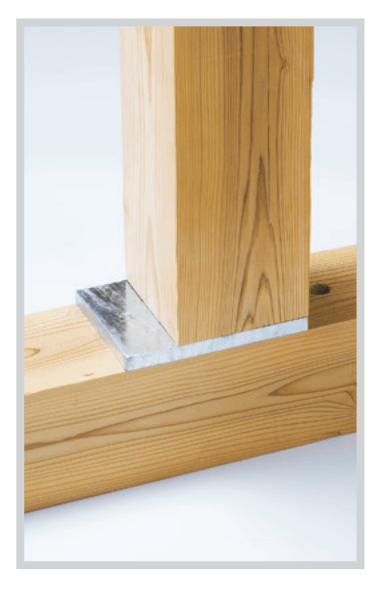

1.柱脚部のめり込み防止用座金です。

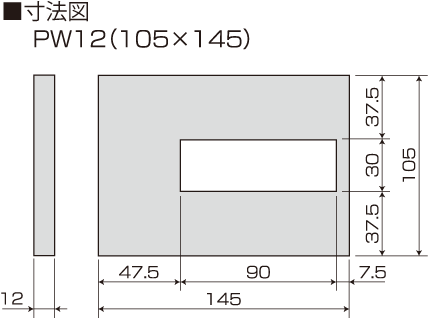

●PW12(105×145)
1.柱105mm×105mmに対し、土台幅105mm以上に使用します。

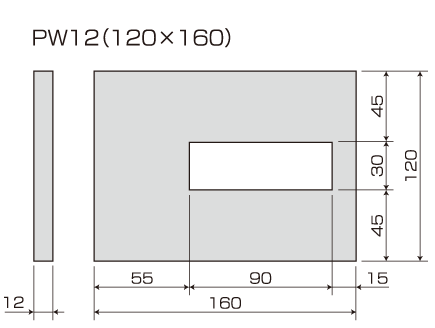

●PW12(120×160)
1.柱120mm×120mmに対し、土台幅120mm以上に使用します。
商品名 | めり込み防止座金 PW12(105×145)/PW12(120×160) |
承認 | (公財)日本住宅・木材技術センター/Zマーク表示金物(承認番号:Z24-1) |
材質 | JIS G 3101 一般構造用圧延鋼板 SS400 |
表面処理 | JIS H 8641 溶融亜鉛めっき 2種 HDZ35 |
入数 | 各6枚/ケース |
