MKパイプホールダウン
MK-PHD15-105/15-120/30-105/30-120
施工が簡単で速く、しかも強い！
パネル住宅に最適、ムク材OK！
MK-PHD15-105
3寸5分角柱での使用
パイプ…1本・ドリフトピン（φ11×102）…2本
MK-PHD15-120
4寸角柱での使用
パイプ…1本・ドリフトピン（φ11×117）…2本
MK-PHD30-105
3寸5分角柱での使用
パイプ…1本・ドリフトピン（φ11×102）…1本
フラットボルトM12又は六角ボルトM12…2本
角座金又は丸座金…2枚（フラットボルトM12使用時）
角座金又は丸座金…4枚（六角ボルトM12使用時）
六角ナットM12…2個
MK-PHD30-120
4寸角柱での使用
パイプ…1本・ドリフトピン（φ11×117）…1本
フラットボルトM12又は六角ボルトM12…2本
角座金又は丸座金…2枚（フラットボルトM12使用時）
角座金又は丸座金…4枚（六角ボルトM12使用時）
六角ナットM12…2個
※MK-PHD30の止め付けボルトは六角ボルトM12でも使用できます。
但し、角座金又は丸座金は4枚使用してください。
※ボルト、座金は別売りです。
| 富山県林業技術センター |
| 品質性能試験（15-33-1） MK-PHD15 短期基準引張耐力：16.5kN |
| 富山県林業技術センター |
| 品質性能試験（15-33-3） MK-PHD15 短期基準せん断耐力：8.9kN |
| 富山県林業技術センター |
| 品質性能試験（15-33-2） MK-PHD30 短期基準引張耐力：31.3kN |
| 富山県林業技術センター |
| 品質性能試験（15-33-4） MK-PHD30 短期基準せん断耐力：11.1kN |
●KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ（コンクリート強度：24N/mm2、基礎幅150mm時）
| 柱脚接合部の短期許容耐力 | 埋め込み長さ |
| 42.3kN以下 | 240mm |
※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出
●クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ
| 柱脚接合部の短期許容耐力 | 埋め込み長さ | ボルトの強度区分 |
| 33.8kN以下 | 360mm | 4.6 |
※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。
なお、コンクリートの設計基準強度は、18N/mm2としている。

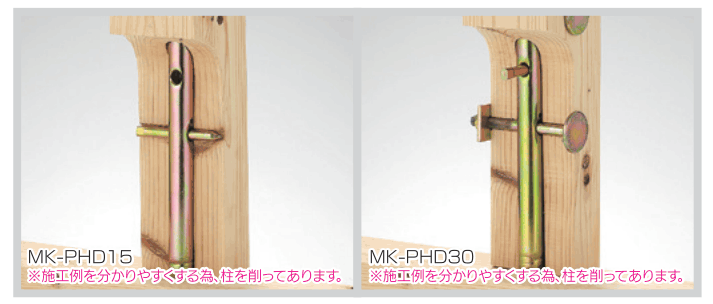

1.MKパイプホールダウン（以下MK-PHD）は、柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
2.内付け（柱内包）タイプの為、壁パネル（断熱材）の欠き込み不要です。
3.木ホゾの替わりにM16のボルトを使用する為、せん断強度は木ホゾの1.5〜2.0倍あります。
4.杉・桧等のムク材にも使用出来ます。

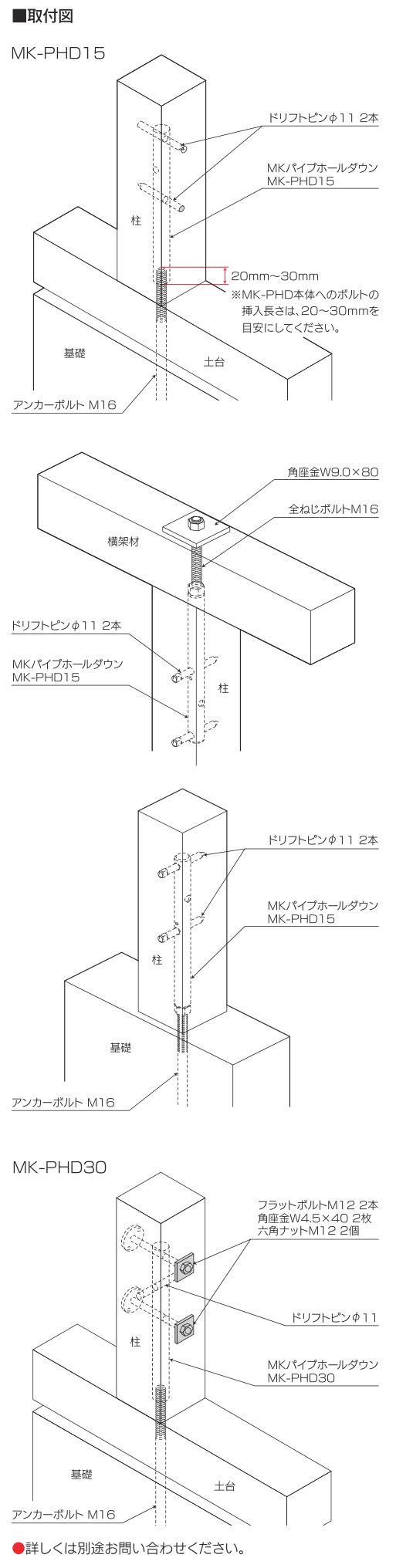

●柱脚使用
1.MK-PHD本体（15kN・30kN兼用）をM16のアンカーに緊結します。
※MK-PHD本体へのボルトの挿入長さは、20〜30mmを目安にしてください。
2.柱をMK-PHD挿入後、30kN用では、ボルトM12を2本・ドリフトピンφ11を1本打ち込み固定します。また、15kN用では、ドリフトピンφ11を2本打ち込み固定します。（取付図参照）
●柱頭使用
1.柱を立てる前にMK-PHDをセットします。30kN用では、ボルトM12を2本・ドリフトピンφ11を1本打ち込み固定します。また、15kN用では、ドリフトピンφ11を2本打ち込み固定します。
2.M16全ねじボルト又は、M16両ねじボルトをMK-PHDにセットします。
※MK-PHD本体へのボルトの挿入長さは、20〜30mmを目安にしてください。
3.柱を立て横架材を落とし込みます。
4.角座金（W9.0×80）又は（RW9.0×φ90）をセットし、ナットで緊結します。（取付図参照）
※ボルト・ドリフトピンのサイズは木材に合わせてサイズをお選びください。

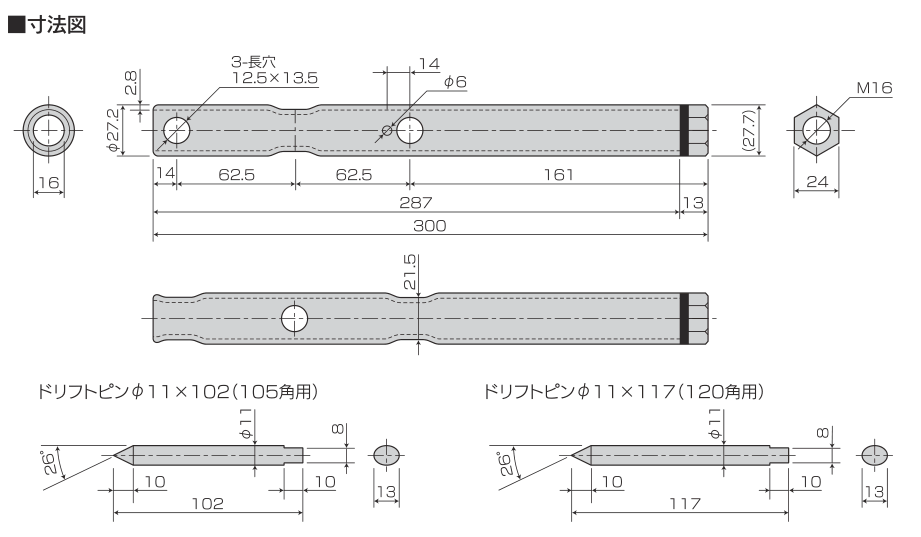

※MK-PHD本体を挿入する柱には、φ30mmの穴をあけてください。
※ドリフトピンを挿入する柱には、φ12mmの穴をあけてください。（木材加工図参照）
| 商品名 | MKパイプホールダウン15（105用） MK-PHD15-105 MKパイプホールダウン15（120用） MK-PHD15-120 MKパイプホールダウン30（105用） MK-PHD30-105 MKパイプホールダウン30（120用） MK-PHD30-120 |
| 試験機関 | 富山県林業技術センター 品質性能試験（引張=MK-PHD15：15-33-1、MK-PHD30：15-33-2 せん断=MK-PHD15：15-33-3、MK-PHD30：15-33-4） |
| 材質 | パイプ：JIS G 3452 配管用炭素鋼管SGP ナット：JIS B 1181 附属書JA：2014 強度区分4Tを満足する炭素鋼 |
| 表面処理 | クロメートメッキ（JIS H 8610 Ep-Fe/Zn 8/CM2） |
| 入数 | 10本／ケース MK-PHD15-105=本体：10本・ドリフトピンφ11×102：20本 MK-PHD15-120=本体：10本・ドリフトピンφ11×117：20本 MK-PHD30-105=本体：10本・ドリフトピンφ11×102：10本 MK-PHD30-120=本体：10本・ドリフトピンφ11×117：10本 |
