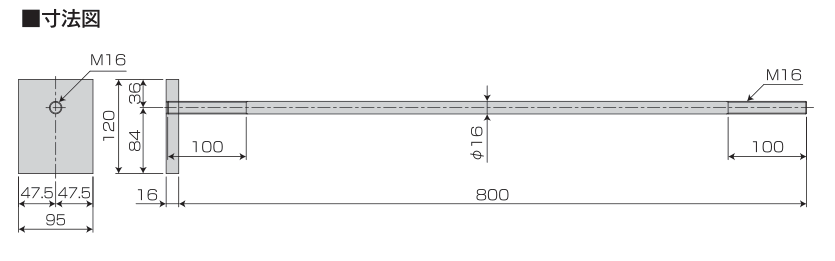

【接合金物（ボルト・座金）】クリ高耐力座金付ボルト（偏芯タイプ） M16W95×120

1.クリ高耐力座金付ボルト（偏芯タイプ）は、クリ高耐力ホールダウン68の接合具として使用します。
2.座金の下にビスを打ち込むことで、偏芯させて施工しても耐力が得られます。
3.座金部が柱に干渉しにくいよう、座金中央よりボルト部をずらしている為、容易に施工できます。

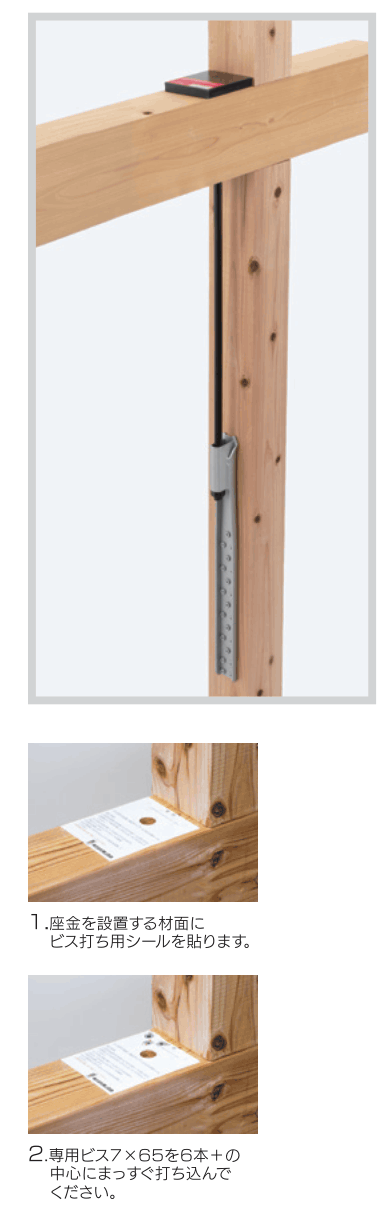

1.クリ高耐力座金付ボルト（偏芯タイプ）を設置する材面にビス打ち用シールを貼ります。
2．専用ビス7×65を6本＋の中心にまっすぐ打ち込んでください。
※ビス頭と材面が面一になるまで打ち込みます。
※ビスを打ち込みすぎると、所定の耐力ができませんのでご注意ください。
※長さ110mm以上の♯3ビットを推奨。
3.クリ高耐力座金付ボルト（偏芯タイプ）を設置します。
※必ず専用ビスを打ち込んでからクリ高耐力座金付ボルト（偏芯タイプ）を設置してください。
※野地板を敷く前に施工してください。

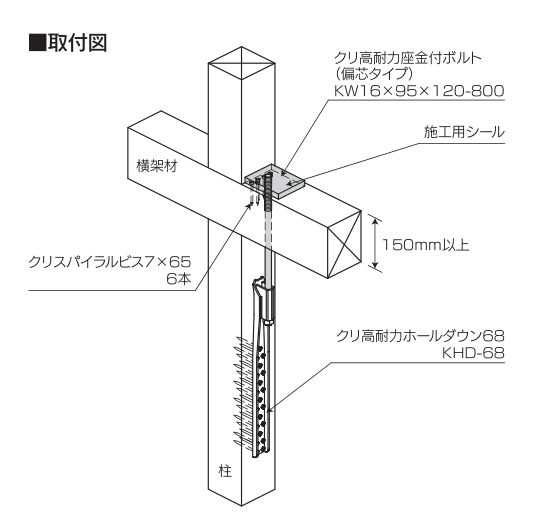

4. クリ高耐力座金付ボルト（偏芯タイプ）は、使用する箇所・木材に合わせてサイズをお選び下さい。（取付図参照）
