ビス止め万能羽子板Ⅱ M12
ビス止めタイプの腰高両引き羽子板
ハウスプラス確認検査(株) |
品質性能試験(HP20-KT045) 短期基準引張耐力:11.4kN |
使用接合具/クリスパイラルビス7×65…4本
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
●詳細データは仕様図をご覧ください。
1.ビス止め万能羽子板Ⅱは、従来の羽子板ボルトが一方向の引き寄せしかできないのに対し、ボルトを介して相互に引き寄せあうことが出来る金物です。
2.大工さんの工夫一つでいろんな用途に使える万能タイプの羽子板です。
3.横架材などの取合方向が多いとき、ボルトの錯綜を少なくして取り付けることが出来ます。
4.本体が腰高になっている為、ラチェットレンチもラクに使用出来ます。
5.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
1.専用ビスクリスパイラルビス(7×65)4本で取り付けてください。

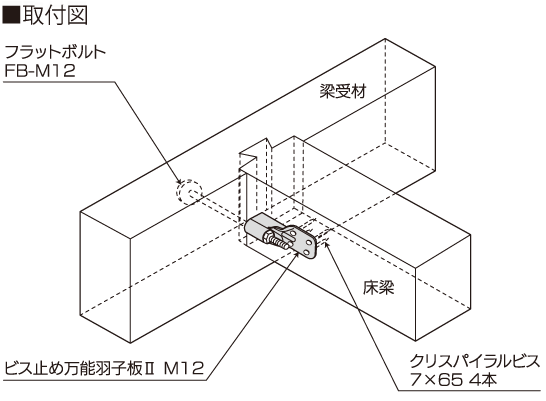

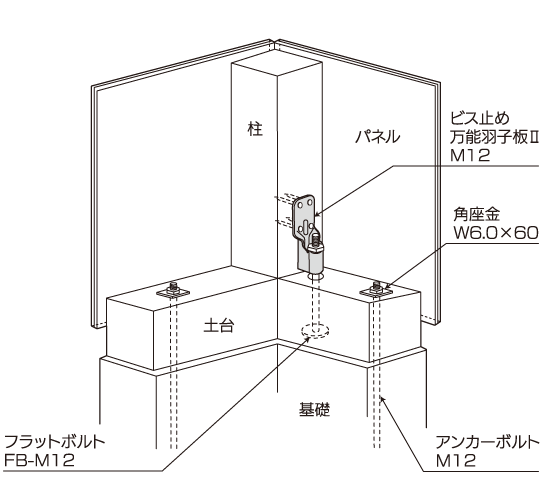

2.使用用途に応じた長さの六角ボルト(M12)を通し、材を引き寄せ固定します。(取付図参照)
商品名 | ビス止め万能羽子板Ⅱ M12 |
試験機関 | ハウスプラス確認検査(株)/品質性能試験(HP20-KT045) |
材質 | 板:JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC パイプ:JIS G 3452 配管用炭素鋼管SGP |
表面処理 | クロメートメッキ(JIS H 8610 Ep-Fe/Zn 8/CM2) |
付属部品 | 専用ビス/四角穴付クリスパイラルビス(7×65)…4本 |
入数 | 50個/ケース(専用ビス:20本入×10袋) |
