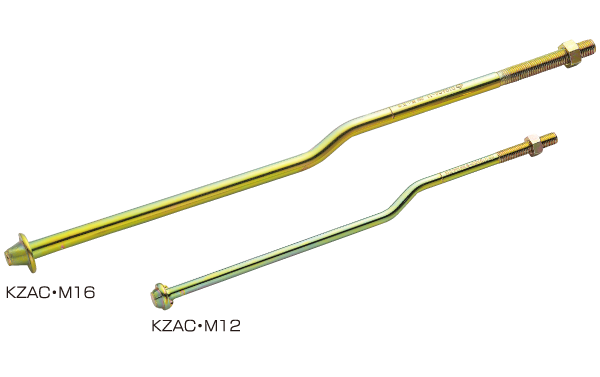

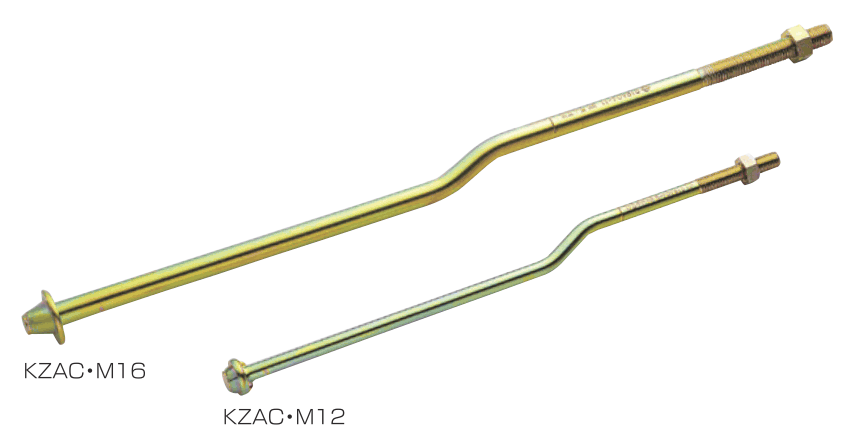

クリクランクアンカーボルト　KZAC・M16/M12

コンクリートが収縮しても共回りせず、クランク形状により基礎の上部主筋に干渉しない

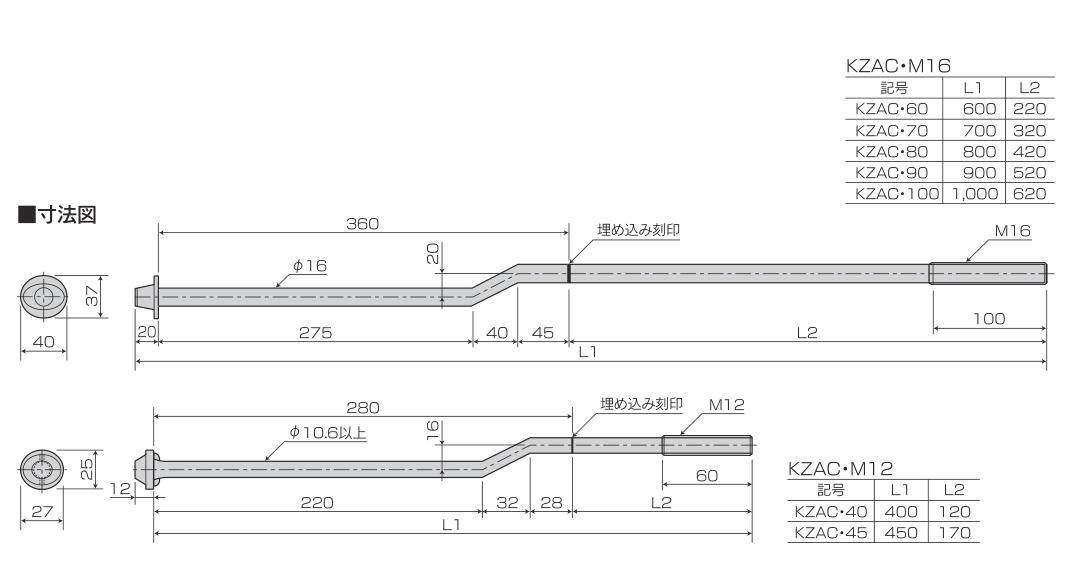

KZAC・M16

記号 L1 L2
KZAC・60 600 220
KZAC・70 700 320
KZAC・80 800 420
KZAC・90 900 520
KZAC・100 1,000 620

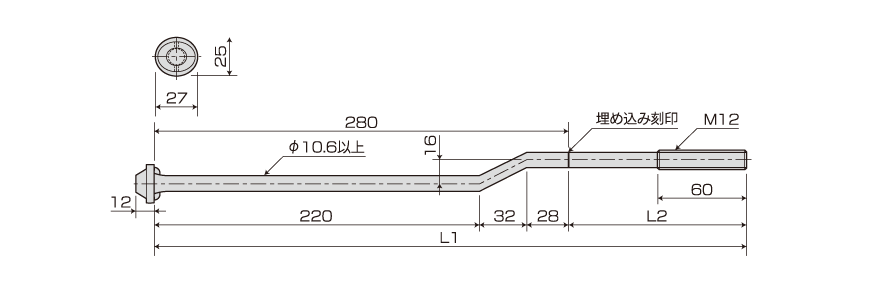

KZAC・M12

記号 L1 L2
KZAC・40 400 120
KZAC・45 450 170
（公財）日本住宅・木材技術センター
同等認定品／Zアンカーボルト M16
KZAC・M16
認定番号：D19A04-11
（公財）日本住宅・木材技術センター
同等認定品／Zアンカーボルト M12
KZAC・M12
認定番号：D19A04-09

コンクリート基礎へのM12アンカーボルトの埋め込み長さ

ボルトの強度区分 埋め込み
長さ
（mm）		 コンクリート強度（N/mm2）
18 21 24
短期許容引張耐力（kN）
4.6 250 16.8 19.6 20.2
4.8 250 16.8 19.6 21.0

コンクリート基礎へのM16アンカーボルトの埋め込み長さ

ボルトの強度区分 埋め込み
長さ
（mm）		 コンクリート強度（N/mm2）
18 21 24
短期許容引張耐力（kN）
4.6 360 33.8 37.6 37.6
4.8 360 33.8 39.5 42.3

※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。

用途・特徴

1.クリクランクアンカーボルトM12は、土台と基礎の緊結に使用します。
クリクランクアンカーボルトM16は、土台と基礎の緊結、ホールダウン金物を使用して柱と基礎を緊結する場合に使用します。
2.先端の形状が大判型（笠形楕円形）で埋め込みやすく、ネジ締めの際に基礎コンクリートが収縮しても共回りしません。

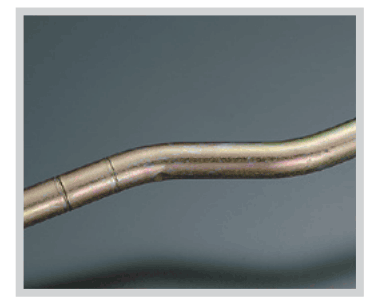

3.本体クランク部分に主筋、補強筋を納めることで、基礎の中心にアンカーボルトを立ち上げることが容易に出来ます。

使用方法

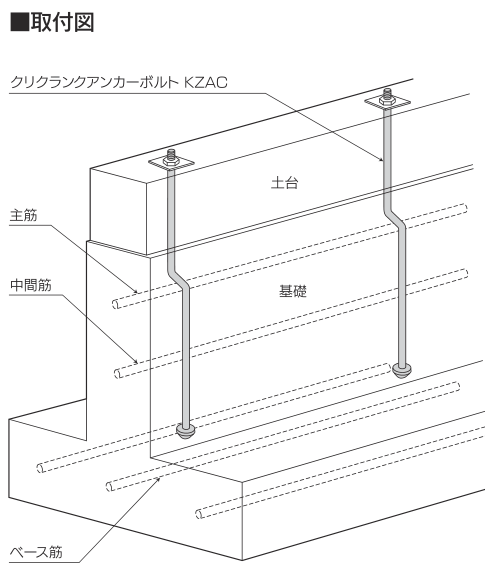

1.基礎に、埋め込み刻印を目安にして埋め込みます。（取付図参照）

KZAC・M16（大判型）

商品名 クリクランクアンカーボルト KZAC・M16×60／70／80／90／100
承認 （公財）日本住宅・木材技術センター／同等認定金物（認定番号： D19A04-11）
材質 JIS B 1180 附属書JA：2014 強度区分4.8を満足する炭素鋼
表面処理 クロメートメッキ（JIS H 8610 Ep-Fe/Zn 8/CM2）
付属部品 六角ナットM16…1個
入数 10本／ケース（ナット掛け）

KZAC・M12（小判型）

商品名 クリクランクアンカーボルト KZAC・M12×40／45
承認 （公財）日本住宅・木材技術センター／同等認定金物（認定番号： D19A04-09）
材質 JIS B 1180 附属書JA：2014 強度区分4.6又は4.8を満足する炭素鋼
表面処理 クロメートメッキ（JIS H 8610 Ep-Fe/Zn 8/CM2）
付属部品 六角ナットM12…1個
入数 50本／ケース（ナット：50個入×1袋）
