クリ高耐力座金(偏芯タイプ) KW16×95×120



1.座金を設置する材面にビス打ち用シールを貼ります。

2.専用ビス7×65を6本+の中心にまっすぐ打ち込んでください。
ハウスプラス確認検査(株) |
品質性能試験(HP22-KT028) 短期基準引張耐力:68.7kN |
※試験材:ひのき105×150
ハウスプラス確認検査(株) |
品質性能試験(HP22-KT029) 短期基準引張耐力:43.9kN |
※試験材:すぎ105×150

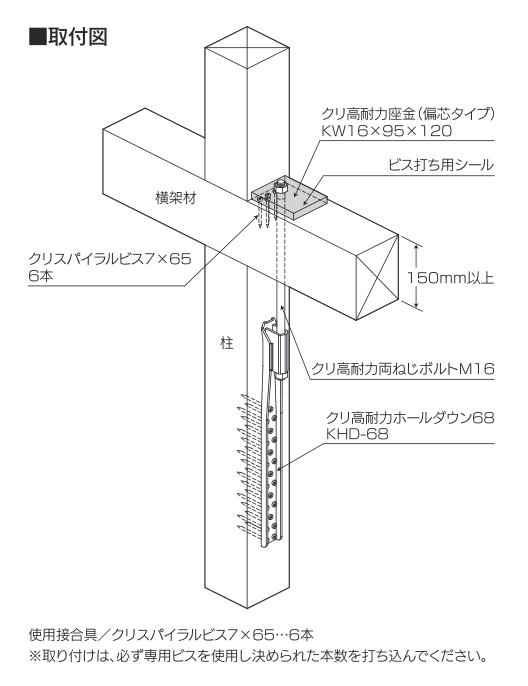

使用接合具/クリスパイラルビス7×65…6本
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
1.クリ高耐力座金(偏芯タイプ)は、クリ高耐力ホールダウン68の接合具として使用します。
2.座金の下にビスを打ち込むことで、偏芯させて施工しても耐力が得られます。

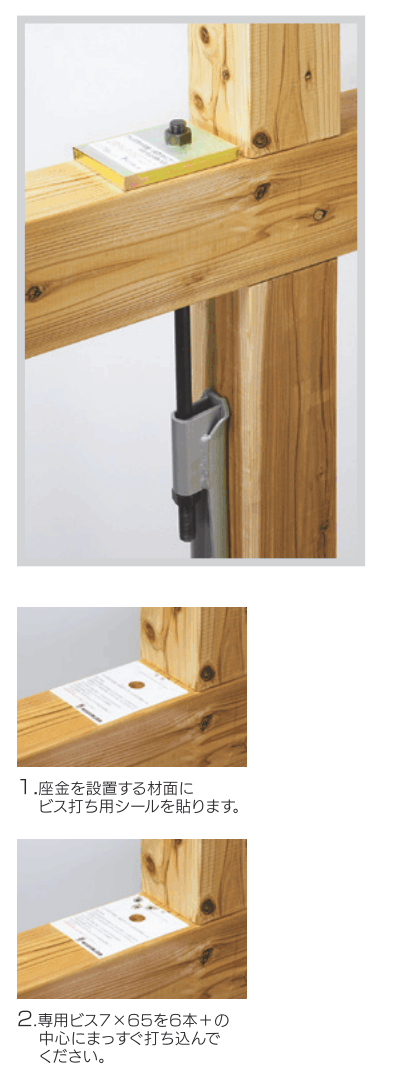

1.座金を設置する材面にビス打ち用シールを貼ります。
2.専用ビス7×65を6本+の中心にまっすぐ打ち込んでください。
※ビス頭と材面が面一になるまで打ち込みます。
※ビスを打ち込みすぎると、所定の耐力がでませんのでご注意ください。
※長さ110mm以上の#3ビットを推奨。
3.座金を設置します。
※必ず専用ビスを打ち込んでから座金を設置してください。
※野地板を敷く前に施工してください。

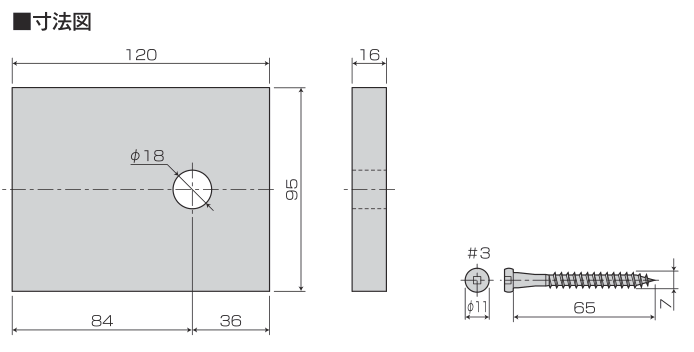

商品名 | クリ高耐力座金(偏芯タイプ) KW16×95×120 |
試験機関 | ハウスプラス確認検査(株)/品質性能試験(HP22-KT028・HP22-KT029) |
材質 | 降伏耐力 325N/mm2 以上の鋼板 |
表面処理 | クロメートメッキ(JIS H 8610 Ep-Fe/Zn 8/CM2) |
付属部品 | 専用ビス/四角穴付クリスパイラルビス(7×65)…6本、専用シール…1枚 |
入数 | 1個/ケース(専用ビス:6本入×1袋、専用シール:1枚) |
