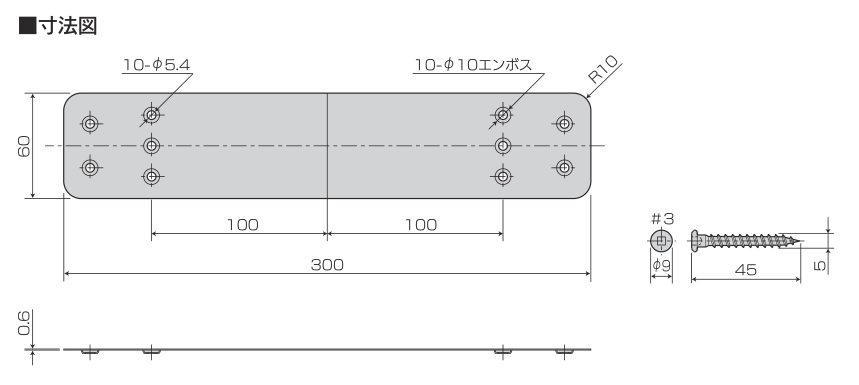

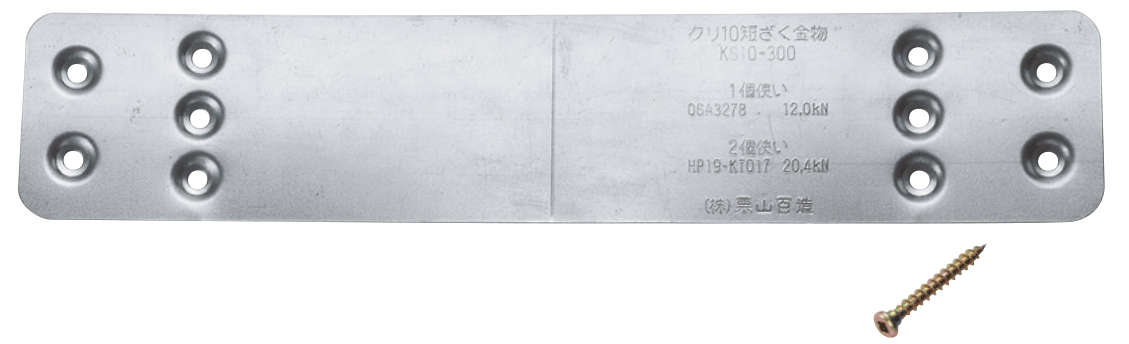

【補強金物（短ざく・火打）】クリ10短ざく金物（2枚使い） KS10-300

使用接合具／クリ平頭ビス5×45…10本
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。

1.クリ10短ざく金物は、上下階管柱の緊結、胴差相互の緊結、及び2階床梁の継手の補強に使用する金物です。

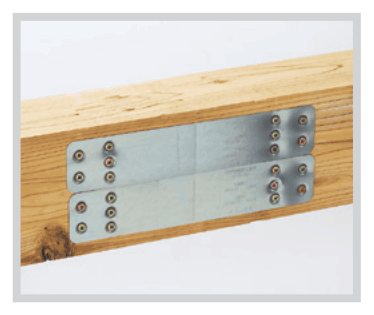

2.2枚使いで20kN以上の耐力を持ち、並列・両面どちらでも使用出来ます。
3.板厚を0.6mmと薄くしビス穴にはエンボス加工を施しましたので、ビス頭が出っ張らず外壁仕上げや下地材の邪魔になりにくく、容易に施工出来ます。
4.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。

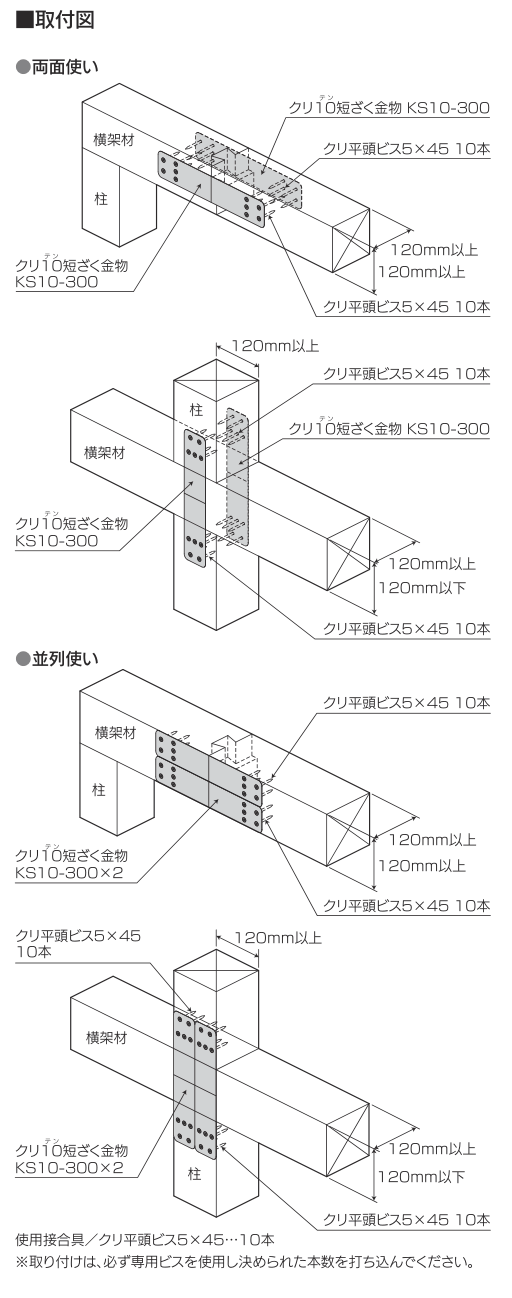

1.用途に応じて並列に2枚または両面に2枚を、クリ10短ざく金物の中心線を接合部のセンターに合わせて専用ビスクリ平頭ビス（5×45）を10本ビス穴に打ち込み、固定してください。（取付図参照）
※木材の幅は120mm以上をご使用ください。
