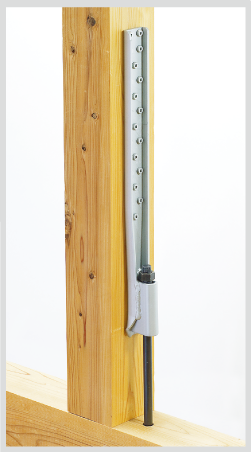

クリ高耐力ホールダウン68 KHD-68
68kNまで対応のビス止めホールダウン!!


ハウスプラス確認検査(株) |
品質性能試験(HP21-KT124) 短期基準引張耐力:68.5kN |

●使用接合具
柱側 | 専用ビス(四角穴付クリスパイラルビス) |
7×65…20本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
●クリ高耐力アンカーボルトM16使用時のコンクリート基礎への埋め込み長さ(コンクリート強度:21N/mm2、基礎幅150mm時)
施工基礎 | 埋め込み長さ |
中柱・L字隅柱 | 270mm |
Ⅰ字隅柱 | 420mm |
※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出
●詳細データは仕様図をご覧ください。
1.クリ高耐力ホールダウンは、柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
2.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
3.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
1.クリ高耐力アンカーボルト・クリ高耐力両ねじボルト(M16)にクリ高耐力ホールダウンを通し専用ビスクリスパイラルビス(7×65)を20本打ち込んでください。
※土台、横架材面から金物までの寸法(締めしろ)は、約150mm以上確保してください。

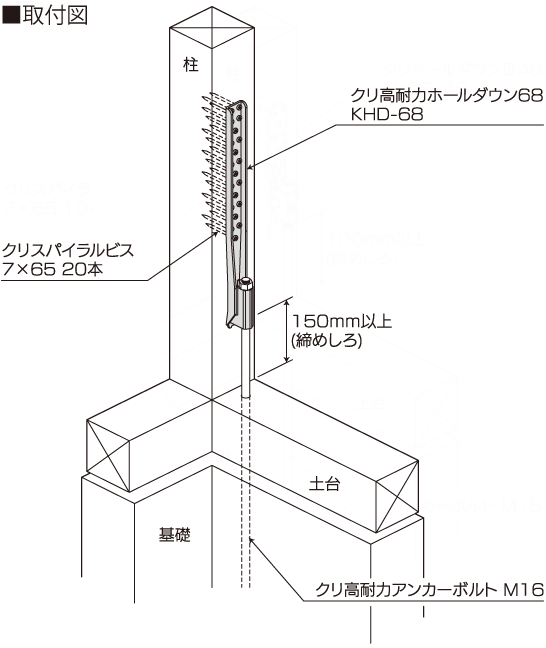

2.クリ高耐力アンカーボルト・クリ高耐力両ねじボルト(M16)を高耐力用六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。
商品名 | クリ高耐力ホールダウン68 KHD-68 |
試験機関 | ハウスプラス確認検査(株)/品質性能試験(HP21-KT124) |
材質 | 板部:JIS G 3101 一般構造用圧延鋼材SS540 ボルト受け部:JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC |
表面処理 | ダクロタイズド |
付属部品 |
専用ビス/四角穴付クリスパイラルビス(7×65)…20本 |
入数 | 5個/ケース(専用ビス:20本入×5袋) |
