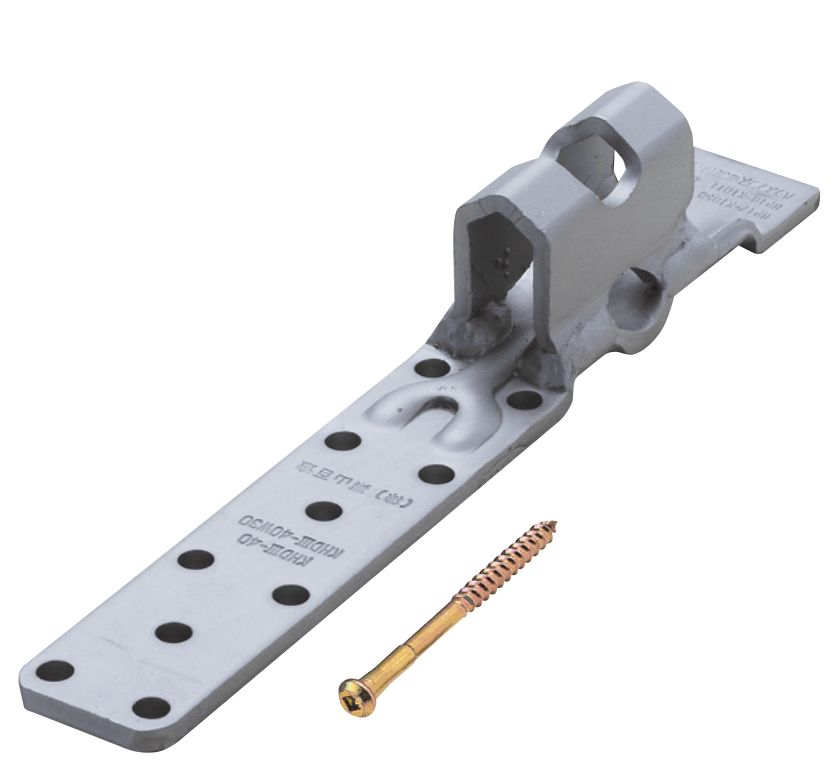

クリホールダウンⅢ40(枠材30mm対応) KHDⅢ-40W30
枠材30mm対応のビス止めホールダウン!!


ハウスプラス確認検査(株) |
品質性能試験(HP18-KT011) 短期基準引張耐力:42.9kN |

●使用接合具
柱側 | 専用ビス(四角穴付クリ鍋ビス) |
7×90(S50)…10本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
●KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ(コンクリート強度:24N/mm2、基礎幅150mm時)
柱脚接合部の短期許容耐力 | 埋め込み長さ |
42.3kN以下 | 240mm |
42.3kNを超え43.4kN以下 | 250mm |
※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出
●クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ
柱脚接合部の短期許容耐力 | 埋め込み長さ | ボルトの強度区分 |
33.8kN以下 | 360mm | 4.6 |
33.8kNを超え37.6kN以下 | 400mm | 4.6 |
37.6kNを超え42.9kN以下 | 445mm | 4.8 |
※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。
なお、コンクリートの設計基準強度は、18N/mm2としている。

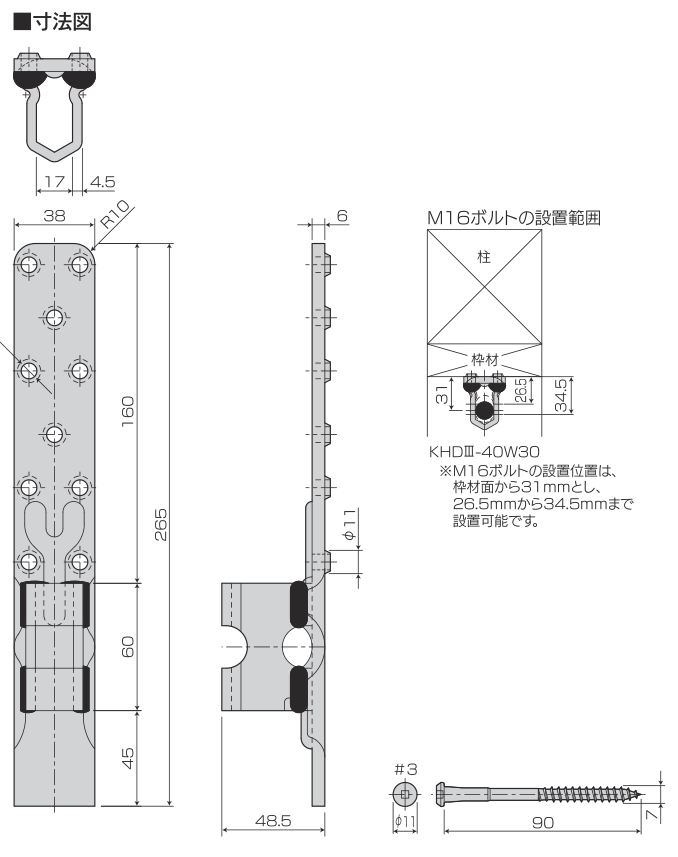

●詳細データは仕様図をご覧ください。

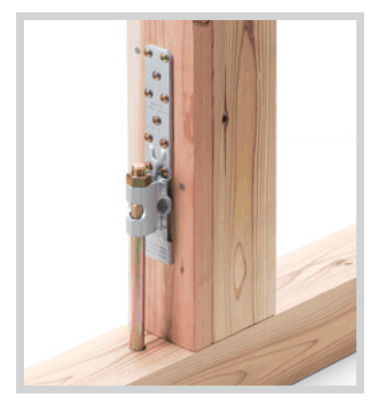

1.クリホールダウンⅢは、枠材(30mm)を介して柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
2.専用ビス(7×90)を使用することで柱に30mmの枠材を介しても接合することが出来ます。
3.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
4.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。

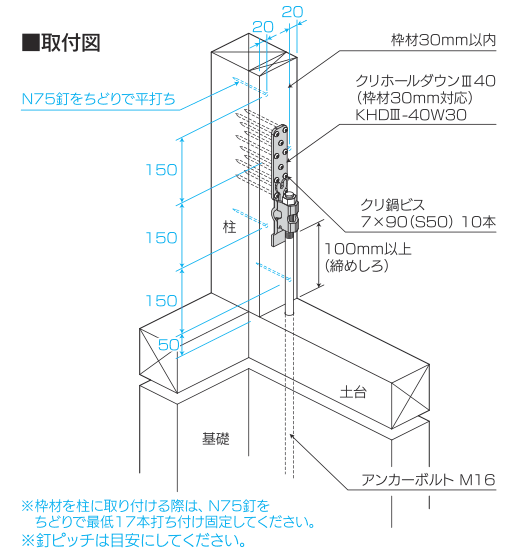

1.柱に厚さ30mmの枠材をN75釘で平打ち(ちどりで150mm間隔)し、アンカーボルト・引き寄せボルト(M16)にクリホールダウンⅢを通し専用ビスクリ鍋ビス(7×90)を枠材の上から10本打ち込んでください。
※土台、横架材面から金物までの寸法(締めしろ)は、約100mm以上確保してください。
2.アンカーボルト・引き寄せボルト(M16)を六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。
商品名 | クリホールダウンⅢ40(枠材30mm対応) KHDⅢ-40W30 |
試験機関 | ハウスプラス確認検査(株)/品質性能試験(HP18-KT011) |
材質 | JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC |
表面処理 | ダクロタイズド |
付属部品 |
専用ビス/四角穴付クリ鍋ビス〔7×90(S50)〕…10本 |
入数 | 20個/ケース(専用ビス:50本入×4袋) |
