クリホールダウンⅢ15・20・25 KHDⅢ-15・20・25
25kNまでワンサイズで対応
(一財)建材試験センター |
品質性能試験(07A0611) 短期基準引張耐力:25.8kN |
●使用接合具
柱側 | 専用ビス(四角穴付クリスパイラルビス) |
7×65…5本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
●KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ(コンクリート強度:24N/mm2、基礎幅150mm時)
柱脚接合部の短期許容耐力 | 埋め込み長さ |
42.3kN以下 | 240mm |
※社団法人日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出
●クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ
柱脚接合部の短期許容耐力 | 埋め込み長さ |
33.8kN以下 | 360mm |
※アンカーボルトの短期付着応力度の算出方法は、国土交通省告示第1024号第1第十五号の規定による。
なお、コンクリートの設計基準強度は、18N/mm2としている。

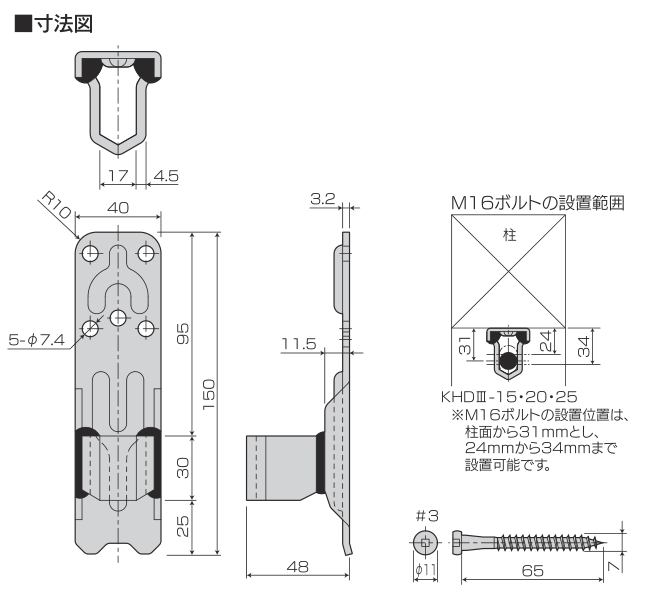

●詳細データは仕様図をご覧ください。

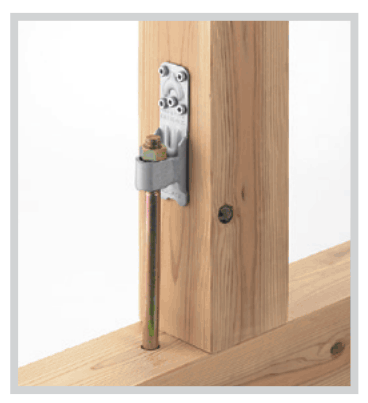

1.クリホールダウンⅢは、柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
2.ビス5本で25kNまで対応出来ます。
3.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
4.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
1.アンカーボルト・引き寄せボルト(M16)にクリホールダウンⅢを通し専用ビスクリスパイラルビス(7×65)を5本打ち込んでください。
※土台、横架材面から金物までの寸法(締めしろ)は約30mm以上確保してください。

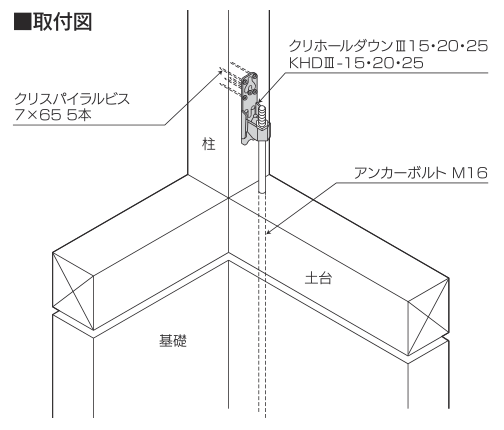

2.アンカーボルト・引き寄せボルト(M16)を六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。
商品名 | クリホールダウンⅢ15・20・25 KHDⅢ-15・20・25 |
試験機関 | (一財)建材試験センター/品質性能試験(07A0611) |
材質 | 板部:JIS G 3134 SPFH590相当 ボルト受け部:JIS G 3131 SPHC相当 |
表面処理 | ダクロタイズド |
付属部品 |
専用ビス/四角穴付クリスパイラルビス(7×65)…5本 |
入数 | 20個/ケース(専用ビス:25本入×4袋) |
