KH垂木ビス

垂木どめ用ビス

（一財）建材試験センター
品質性能試験（25C0207）
短期基準耐力：2.2kN

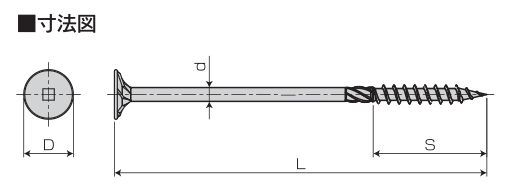

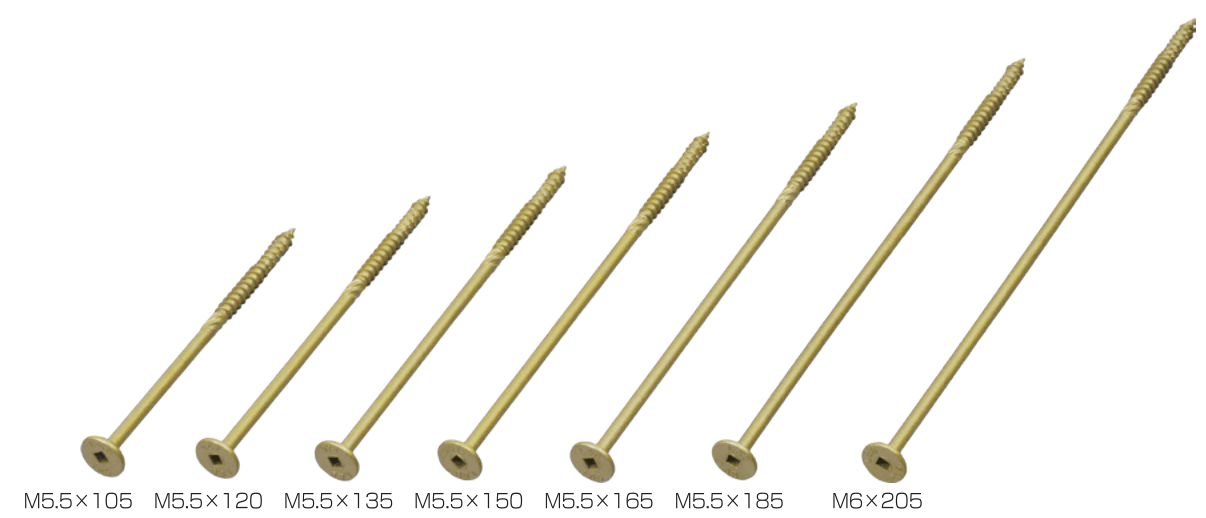

品番・記号 対応垂木高さ（mm） L（mm） D（mm） d（mm） S（mm）
M5.5×105 〜60 105 14 5.5 40
M5.5×120 〜75 120 14 5.5 40
M5.5×135 〜90 135 14 5.5 40
M5.5×150 〜105 150 14 5.5 40
M5.5×165 〜120 165 14 5.5 40
M5.5×185 〜140 185 14 5.5 40
M6×205 〜155 205 14 6 40



用途・特徴

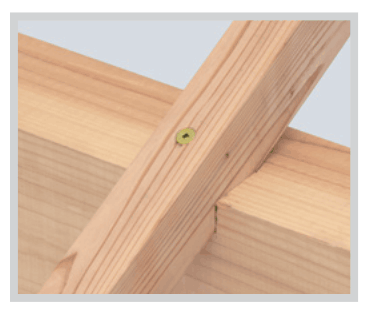

1.KH垂木ビスは、垂木と軒桁の接合に使用します。
2.ひねり金物（ST-12）と同等の耐力を持っています。
3.ビス1本で施工が出来ますので、施工時間が大幅に短縮出来ます。

使用方法

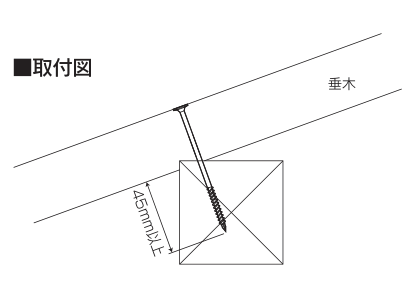

1.垂木に対してKH垂木ビスを垂直に打ち込み固定します。（取付図参照）
※ ネジ部すべてが軒桁に入らないと十分な強度が得られません。必ず45mm以上打ち込んでください。（取付
図参照）
※KH垂木ビスは、野地板を張ると目視が出来なくなってしまいます。
中間検査がある物件については、事前に検査機関とKH垂木ビスの使用に関する取り決めを行ってください。

商品名 KH垂木ビス
試験機関 （一財）建材試験センター／品質性能試験（25C0207）
材質 C1022（SWCH 22A相当品）
表面処理 クロメートメッキ（JIS H 8610 Ep-Fe/Zn 8/CM2）＋塗装
入数 各100本／ケース
