【接合金具（ボルト・座金）】クリカッター ＫＣ

1.クリカッター（以下本体）は、座掘り機能が付いた座金とナットを一体化させた金物です。本体をアンカーボルトM12に締め付けることにより仕上げ面をフラットにすることが出来ます。
2.座金部裏面の突起で木材を切削する為、座掘り作業が不要でスピーディーに施工が出来ます。
3.仕上げ面がフラットになる為、根太レス工法等の場合でも容易に施工出来ます。

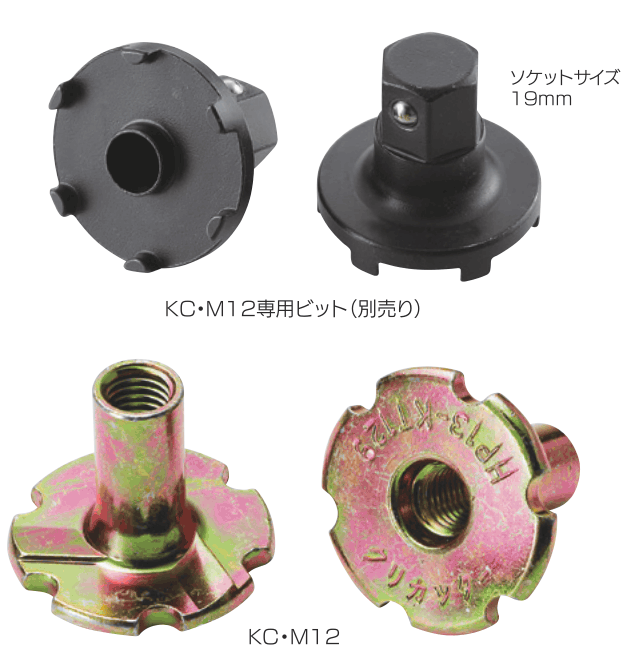

4.ビット中央にガイドがある為、本体にセットし易く、又、ビットの円周上にある6つの凸が本体にピッタリはまる為、施工し易く若干斜めになっても外れません。

1.アンカーボルトM12は、土台上端より5mm程度下がるように埋め込んでください。
2.土台には、ボルト穴φ18mmをあけてください。
3.本体をアンカーボルトM12に3山以上掛けます。
4.専用ビット（ソケットサイズ19mm）をインパクトレンチ〔締付けトルク294N・m(3,000kgf・ｃｍ）を推奨〕に取り付け本体にはめ込みます。

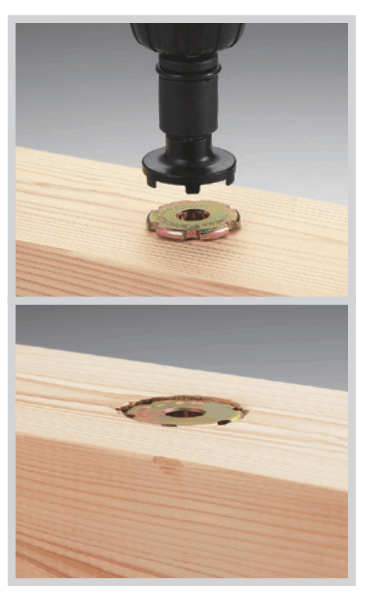

5.インパクトレンチを垂直にし、土台上面がフラットになるまで本体を埋め込みます。但し、土台の木痩せを考慮して深めに埋め込んでください。
※本体とビットをしっかりはめ合わせてから施工してください。
※施工中は、本体に触れぬように注意してください。

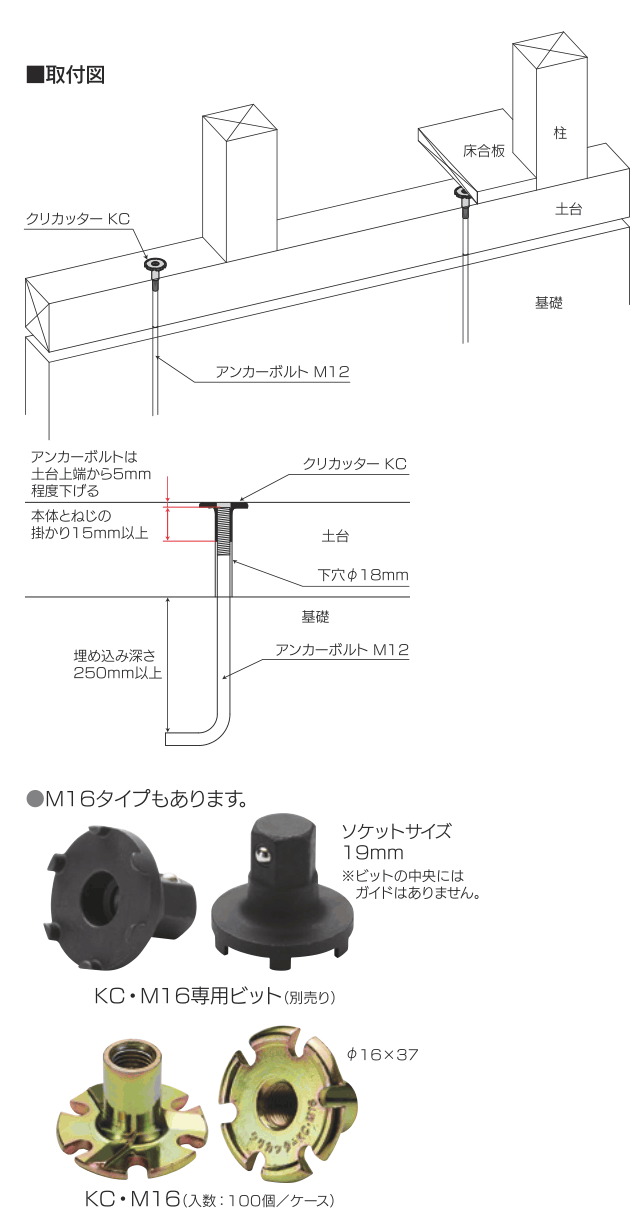

※施工後、本体にねじ山が15mm以上掛かるようにしてください。（取付図参照）
