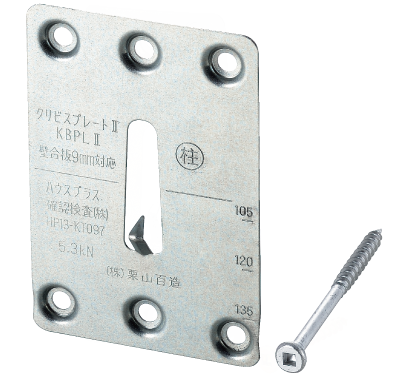

クリビスプレートⅡ（壁合板9mm対応） KBPLⅡG9
構造用合板（9mm）の上から柱と横架材を接合できる金物
●引張力を土台に定着させる座金の仕様
| 柱脚接合部の短期許容引張耐力 | 座金の仕様 |
| 6.4kN以下 | 角座金 W4.5×40 |
| 丸座金 W4.5×φ45 | |
| クリSW付角座金 KW4.5×40 | |
| クリSW付丸座金 KW4.5×φ45 | |
| クリカッター KC | |
| 7.2kN以下 | クリカッターⅡ KCⅡ |
| 14.4kN以下 | 角座金 W6.0×60 |
| 丸座金 RW6.0×68 |
※金物の耐力ではなく柱脚接合部の引張耐力に合わせた座金をご使用ください。
●詳細データは仕様図をご覧ください。
| ハウスプラス確認検査（株） |
| 品質性能試験（HP13-KT097） 短期基準引張耐力：5.3kN |
●使用接合具
| 専用ビス（四角穴付クリ平頭ビス） | |
| 柱側 | 5×75…3本 |
| 横架材側 | 5×75…3本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
1.クリビスプレートⅡは、構造用合板（9mm）の上から柱と横架材を接合する金物です。
2.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
1.構造用合板の上から専用ビスクリ平頭ビス（5×75）を柱に3本､横架材に3本打ち込んでください。（取付図参照）
※製品の目盛り刻印（105・120・135）は施工時の位置決め用の定規（目安）として使用してください。
| 商品名 | クリビスプレートⅡ（壁合板9mm対応） KBPLⅡG9 |
| 試験機関 | ハウスプラス確認検査（株）／品質性能試験（HP13-KT097） |
| 材質 | 引張強さ400N/mm2以上の鋼板 |
| 表面処理 | JIS H 8610 Ep-Fe/Zn 8/CM2同等以上の防錆処理 |
| 付属部品 |
専用ビス／四角穴付クリ平頭ビス（5×75）…6本（柱用3本・横架材用3本） |
| 入数 | 100個／ケース（専用ビス：30本入×20袋） |
