クリ15コーナー(枠材30mm対応) K15W30
枠材対応の15kN用コーナー金物


ハウスプラス確認検査(株) |
品質性能試験(HP14-KT107) 短期基準引張耐力:16.9kN |

●使用接合具
柱側 | 専用ビス(四角穴付クリスパイラルビス) |
7×65(銀色)…5本 | |
横架材側 | 専用ビス(四角穴付クリ六角頭ビス) |
7×120(れんが色)…3本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。

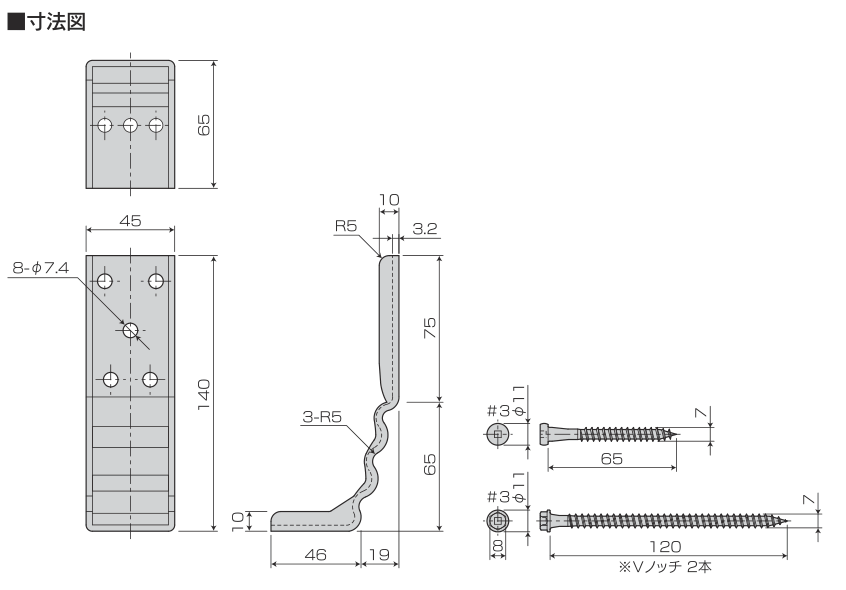

●詳細データは仕様図をご覧ください。
1.クリ15コーナーは、引き寄せ金物15kNに該当する柱と横架材(土台を除く)を接合する金物です。
2.枠材(30mm)を介しても柱と横架材を接合できる金物です。
3.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
※告示第1460号第2号表三(と)(ち)(り)(ぬ)の1階柱脚部分には使用しないでください。
※梁が裂ける恐れがありますので、同一仕口での2個使いはしないでください。

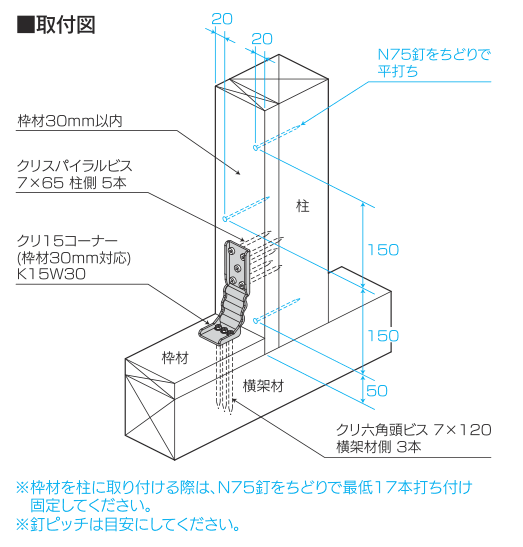

1.柱に厚さ30mmの枠材をN75釘で平打ち(ちどりで150mm間隔)し、専用ビスクリスパイラルビス(7×65)を5本、枠材の上から横架材に専用ビスクリ六角頭ビス(7×120)を3本打ち込んでください。(取付図参照)
※クリ六角頭ビスをソケットで打ち込む時は、ソケットサイズ8mmを使用してください。
※付属の六角ソケット8mmはクリ六角頭ビスの四角穴をつぶしてしまった(なめる)時に使用してください。
商品名 | クリ15コーナー(枠材30mm対応) K15W30 |
試験機関 | ハウスプラス確認検査(株)/品質性能試験(HP14-KT107) |
材質 | JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当 |
表面処理 | JIS G 3302 溶融 Z27 |
付属部品 |
専用ビス/ 四角穴付クリスパイラルビス(7×65)…5本(柱用・銀色) 四角穴付クリ六角頭ビス(7×120)…3本(横架材用・れんが色) 六角ソケット8mm…1本/ケース |
入数 | 20個/ケース〔専用ビス:(7×65)25本入×4袋、(7×120)15本入×4袋、専用ソケット:1本〕 |
