クリ10プレート(数枚使い) K10PL
両面・並列対応!!片面面材を介しての施工も可能!!


ハウスプラス確認検査(株) |
品質性能試験(HP13-KT003/継手型) 両面使い(屋外側:面材上/屋内側:胴差) 短期基準引張耐力:16.9kN |
ハウスプラス確認検査(株) |

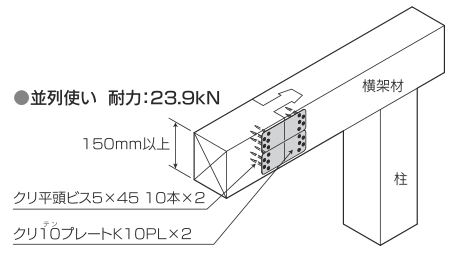

品質性能試験(HP19-KT092/継手型) 並列・両面2枚使い 短期基準引張耐力:23.9kN |
ハウスプラス確認検査(株) |
品質性能試験(HP20-KT092/継手型) 両面4枚使い 短期基準引張耐力:40.7kN |




使用接合具/クリ平頭ビス5×45…10本
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
●詳細データは仕様図をご覧ください。
1.クリ10プレートは、胴差相互の両面緊結に使用する金物です。
2.従来両面とも胴差に直接金物を止めていましたが、面材を貼ってしまうと金物が付いているか確認が出来ないため、片側のみ面材(9mm)の上から使用出来るようにしました。
3.2枚直付け使用で20kN以上の耐力を持ち、並列、両面使いともに使用出来ます。
4.4枚直付け使用で40kN以上の耐力を持ち、並列、両面使いともに使用出来ます。
5.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
●両面使い(屋外側面材上・屋内側胴差)
1.屋外側面材上からクリ10プレートの中心線を接合部のセンターに合わせて専用ビスクリ平頭ビス(5×45)を10本ビス穴に打ち込み、固定してください。
2.接合部のセンターに合わせて専用ビスクリ平頭ビス(5×45)を10本ビス穴に打ち込み、固定してください。(取付図参照)
●2・4枚使い
1.用途に応じて並列または両面に必要枚数を、クリ10プレートの中心線を接合部のセンターに合わせて専用ビスクリ平頭ビス(5×45)を10本ビス穴に打ち込み、固定してください。(取付図参照)
※梁成は150mm以上確保してください。
商品名 | クリ10プレート K10PL |
試験機関 | ハウスプラス確認検査(株)/品質性能試験(HP13-KT003・HP19-KT092・HP20-KT092) |
材質 | 引張強さ400N/mm2以上の鋼板 |
表面処理 | JIS H 8610 Ep-Fe/Zn 8/CM2同等以上の防錆処理 |
付属部品 |
専用ビス/四角穴付クリ平頭ビス(5×45)…10本 |
入数 | 50個/ケース(専用ビス:50本入×10袋) |
