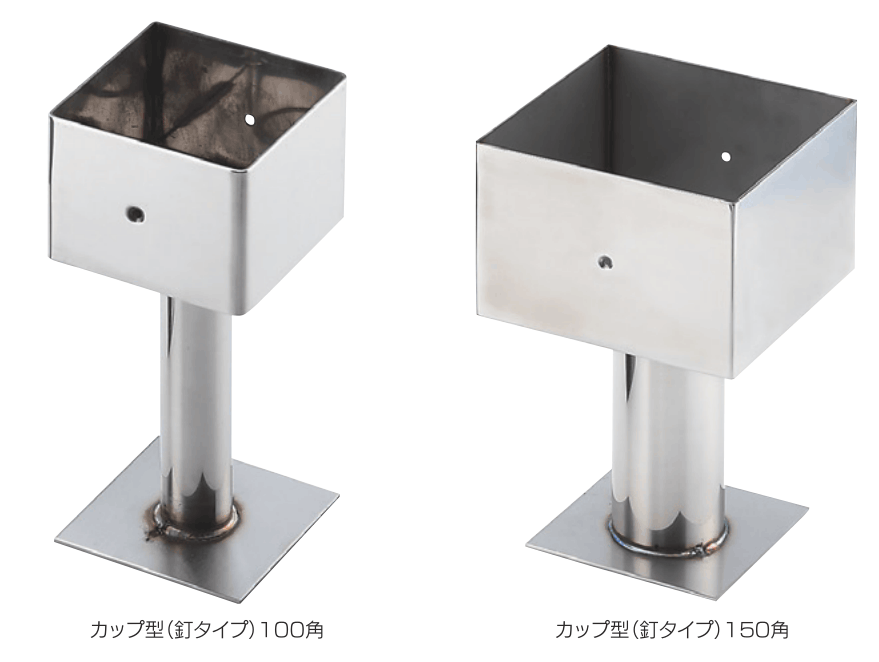

柱受 カップ型（釘タイプ）

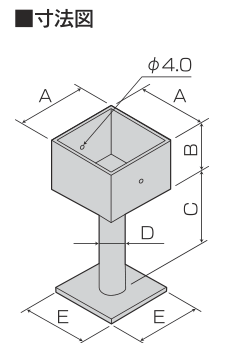

| 呼 称 | 箱部寸法（外寸） | 柱（パイプ）部寸法 | 底板寸法 | |||||
| 幅（A） | 高さ（B） | 板厚 | 高さ（C） | 幅又は径（D） | 板厚 | 幅（E） | 板厚 | |
| 75角 | 75 | 55 | 2.0 | 145 | φ31.8 | 1.5 | 70 | 2.0 |
| 90角 | 90 | 60 | 2.0 | 145 | φ31.8 | 1.5 | 84 | 2.0 |
| 100角 | 100 | 70 | 2.0 | 145 | φ31.8 | 1.5 | 94 | 2.0 |
| 120角 | 120 | 90 | 2.0 | 145 | φ31.8 | 1.5 | 94 | 2.0 |
| 150角 | 150 | 100 | 2.0 | 145 | φ60.0 | 1.5 | 115 | 2.0 |
| 短期基準圧縮耐力（kN） | 短期基準引張耐力（kN） | |
| カップ型･柱部φ31.8（釘タイプ） | 63.5 | — |
※当社試験データ
※特注品もご注文に応じます。

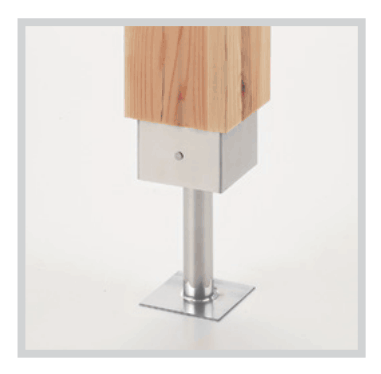

1.玄関の独立柱等の柱脚に使用する金物です。

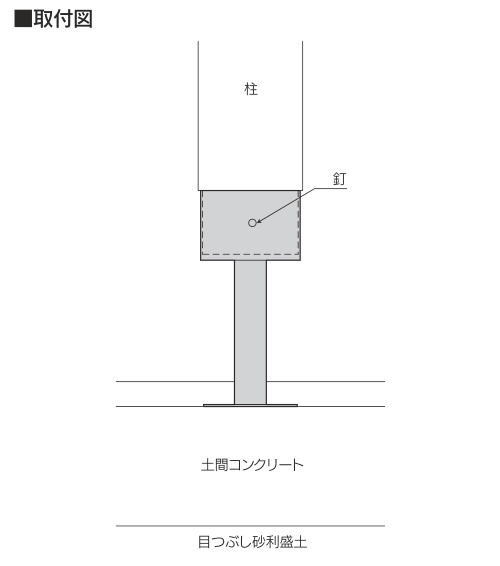

1.柱受を所定の位置に埋設し、コンクリートを打設してください。
2.柱の脚部を柱受の寸法に合わせてカットしてください。
3.柱を柱受にセットし、釘等で固定してください。
| 商品名 | 柱受カップ型（釘タイプ） |
| サイズ | 75角／90角／100角／120角／150角 |
| 材質 | ステンレス〔SUS304（パイプ、箱部）、SUS430（底板）〕 |
| 入数 | 各1個／ケース |
