チビクリⅡ CKⅡ
軽量・コンパクトに抑えたコーナー金物！
●引張力を土台に定着させる座金の仕様
| 柱脚接合部の短期許容引張耐力 | 座金の仕様 |
| 6.4kN以下 | 角座金 W4.5×40 |
| 丸座金 W4.5×φ45 | |
| クリSW付角座金 KW4.5×40 | |
| クリSW付丸座金 KW4.5×φ45 | |
| クリカッター KC | |
| 7.2kN以下 | クリカッターⅡ KCⅡ |
| 14.4kN以下 | 角座金 W6.0×60 |
| 丸座金 RW6.0×68 |
※金物の耐力ではなく柱脚接合部の引張耐力に合わせた座金をご使用ください。

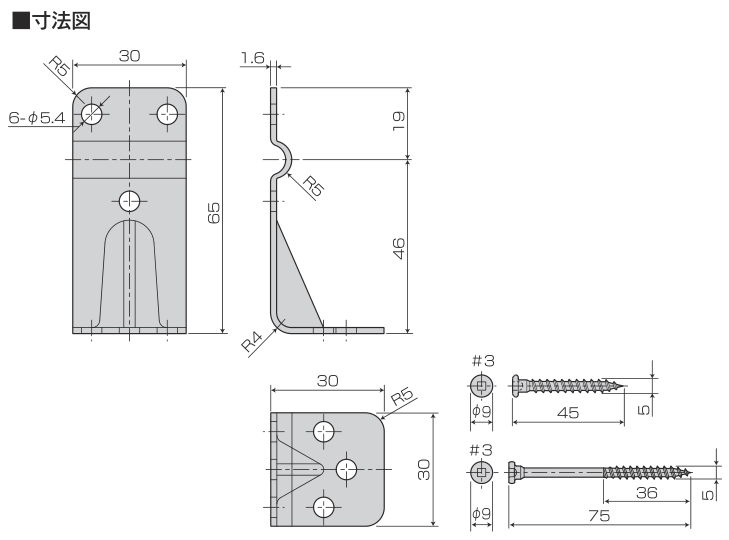

●詳細データは仕様図をご覧ください。
| （一財）建材試験センター |
| 品質性能試験（08A1255/中柱型） 短期基準引張耐力：5.3kN |
| （一財）建材試験センター |
| 品質性能試験（11A3179/隅柱型） 短期基準引張耐力：5.4kN |
●使用接合具
| 専用ビス（四角穴付クリ平頭ビス） | |
| 柱側 | 5×45…3本 |
| 横架材側 | 5×45…3本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
1.チビクリⅡは、柱と横架材を接合する金物です。
2.柱と横架材がクロスに交わり側面部がない場所等にも使用することが出来る内使いタイプの金物です。
3.全幅が30mmとスリムな為、真壁で仕上げる場合にも有効です。
4.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
1.専用ビスクリ平頭ビス（5×45）を柱に3本、横架材に3本打ち込んでください。（取付図参照）
| 商品名 | チビクリⅡ CKⅡ |
| 試験機関 | （一財）建材試験センター／品質性能試験（08A1255・11A3179） |
| 材質 | JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当 |
| 表面処理 | JIS G 3302 溶融 Z27 |
| 付属部品 |
専用ビス／四角穴付クリ平頭ビス（5×45）…6本（柱用3本・横架材用3本） |
| 入数 | 100個／ケース（専用ビス：30本入×20袋） |
